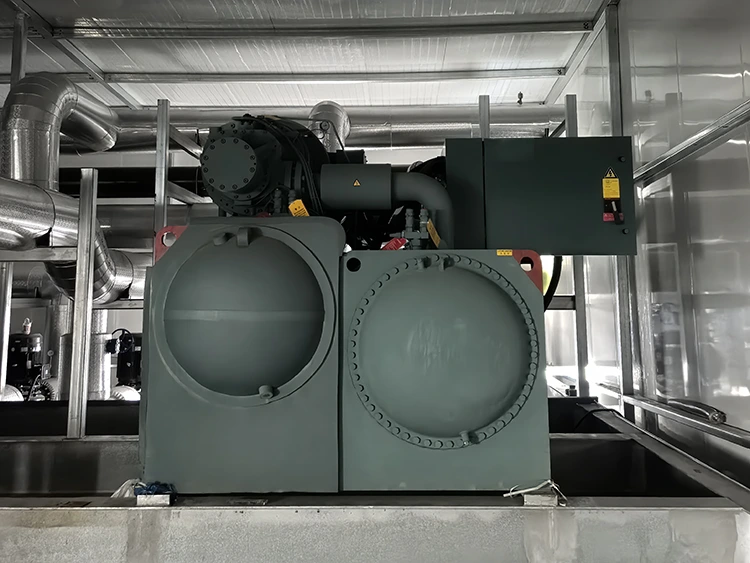

وحدة التبريد اللولبية المبردة بالماء

تم تصميم وحدة التبريد اللولبية المبردة بالماء لتحقيق كفاءة عالية وتشغيل مستمر عبر القطاعات التجارية والصناعية. يتميز بضاغط من النوع اللولبي وتكوين مبرد بالماء، فهو يوفر تبادلًا حراريًا فائقًا وتشغيلًا أكثر هدوءًا وعمرًا أطول للمعدات مقارنة بالمبردات التقليدية المبردة بالهواء. توفر تقنية محرك التردد المتغير المدمج (VFD) وأنظمة التحكم الذكية تبريدًا مرنًا ودقيقًا لتلبية متطلبات الحمل الديناميكي.

يعمل هذا المبرد كمصدر تبريد مركزي للمباني الكبيرة والمصانع ومراكز البيانات والمرافق الطبية والمختبرات، مما يضمن كفاءة الطاقة والتحكم المستقر في درجة الحرارة للتطبيقات الحساسة.

مكونات النظام الرئيسية

ضاغط لولبي مزدوج: تصميم شبه محكم، تعديل السعة بدون خطوات (10-100%)، اهتزاز منخفض، تشغيل هادئ، أداء متواصل على مدار الساعة طوال أيام الأسبوع.

مكثف الغلاف والأنبوب: أنابيب نحاسية غير ملحومة في غلاف فولاذي لرفض الحرارة بكفاءة ومتانة طويلة الأمد.

المبخر المغمور / التوسع المباشر: يوفر درجة حرارة ثابتة للمياه المبردة مع كفاءة عالية في نقل الحرارة.

فاصل الزيت: يزيل الزيت المحبوس من مادة التبريد، مما يضمن التشحيم المناسب وأداء المبادل الحراري.

جهاز التوسيع (TXV / EEV): تحكم دقيق في الحرارة الزائدة وتحسين كفاءة التحميل الجزئي.

التحكم الكهربائي الذكي: نظام PLC أو نظام قائم على المعالجات الدقيقة للتشغيل الآلي والمراقبة والتشخيص والتكامل عن بعد عبر BACnet أو Modbus.

معلمات التكوين

معلمات الأداء الأساسية

1. نطاق سعة التبريد

وحدات التبريد اللولبية القياسية المبردة بالماء: 125~1800kW

الموديلات المغمورة عالية المدة: 443~3484 كيلووات، مناسبة للتطبيقات الصناعية والتجارية الكبيرة

يمكن للنماذج الخاصة ذات درجات الحرارة المنخفضة إنتاج مياه منخفضة تصل إلى -45 درجة مئوية، وتغطي سعة التبريد 5 ~ 2200 كيلو فولت

2. نسبة كفاءة الطاقة (COP)

وحدات التبريد اللولبية التقليدية المبردة بالماء: 4.4~5.2

نماذج مغمورة عالية الكفاءة: يمكن أن يصل COP إلى 5.8 ~ 6.2، مع كفاءة أعلى تحت الحمل الجزئي

تتميز المنتجات المعتمدة للطاقة بقياس COP يبلغ 5.46~5.86، مما يلبي المعايير الوطنية لكفاءة الطاقة من الدرجة الأولى

3. مدخلات الطاقة والجهد

الطاقة المدخلة: تبدأ من 7.5 كيلووات، ويمكن أن تصل الوحدات الكبيرة إلى مئات الكيلووات

معيار الجهد: 380 فولت/50 هرتز، تدعم بعض الطرز عالية الطاقة مصدر طاقة عالي الجهد 6000 فولت

4. منفذ التحكم في درجة حرارة الماء

درجة حرارة مخرج الماء المبرد: 5~25 درجة مئوية. يمكن أن تصل دقة التحكم في درجة الحرارة إلى +0.1 درجة مئوية، مما يلبي متطلبات عمليات التصنيع الدقيقة.

5. مستوى الضوضاء

يتراوح ضجيج التشغيل عمومًا بين 75 و85 ديسيبل (A).

يمكن للنماذج المتطورة منخفضة الضوضاء التحكم بها أقل من 60 إلى 70 ديسيبل، مما يقترب من مستوى الضوضاء في بيئة المكتب.

مزايا الأداء الرئيسية

الكفاءة العالية: تعمل تقنية VFD على تقليل هدر الطاقة؛ توفر تكوينات الضواغط المتعددة ما يصل إلى 20% من الطاقة مقارنة بالتصميمات التقليدية.

عملية موثوقة: اهتزاز منخفض، الحد الأدنى من الضوضاء، بناء قوي للتشغيل المستمر على مدار 24 ساعة.

تعديل الحمل المرن: تعديل السعة بدون خطوات من 10 إلى 100% من الحمل المقدر لتلبية متطلبات التبريد المتغيرة.

سهولة الصيانة: تصميم يمكن الوصول إليه لإجراء الفحوصات الروتينية واستبدال المكونات والصيانة التنبؤية عبر عناصر التحكم الذكية.

تطبيقات متعددة: إمدادات المياه المبردة من 3 إلى 20 درجة مئوية، مناسبة لأنظمة تكييف الهواء التجارية والعمليات الصناعية ومراكز البيانات والمرافق الطبية.

طلب

1. المباني التجارية

تعتمد مراكز التسوق الكبيرة وأبراج المكاتب والفنادق ومراكز المؤتمرات والمشاريع متعددة الاستخدامات على المبردات اللولبية المبردة بالماء كمحطة تبريد مركزية لأنظمة التدفئة والتهوية وتكييف الهواء الخاصة بها. توفر وحدة التبريد اللولبية المبردة بالماء مصدر تبريد مركزيًا موثوقًا وفعالًا وهادئًا قادرًا على تلبية مجموعة كاملة من أحمال تبريد المباني على مدار العام.

2. مراكز البيانات

في تطبيقات تبريد مراكز البيانات، يعمل المنتج جنبًا إلى جنب مع أبراج التبريد ومعالجات هواء غرفة الكمبيوتر أو وحدات التبريد المتتالية للحفاظ على درجات حرارة مدخل الخادم الدقيقة وحماية البنية التحتية الحيوية لتكنولوجيا المعلومات.

يتيح الجمع بين الكفاءة العالية والتحكم الدقيق في السعة لمشغلي مراكز البيانات تحقيق قيم فعالية استخدام الطاقة (PUE) أقل من 1.3، مما يقلل بشكل كبير من نفقات الطاقة للبنية التحتية لتبريد تكنولوجيا المعلومات.

3. تبريد العمليات الصناعية

في القولبة بالحقن، والطلاء الكهربائي، والمعالجة الكيميائية، وتصنيع الأغذية والمشروبات، وإنتاج الأدوية، يعد تبريد العملية الدقيق والموثوق أمرًا ضروريًا لجودة المنتج، وإنتاجية الإنتاج، والسلامة التشغيلية. إنه يوفر مياه تبريد مستقرة ويتم التحكم فيها بدقة لتلبية متطلبات درجة الحرارة الصارمة لهذه التطبيقات الصناعية الصعبة.

4. المرافق الطبية والعلمية

تتطلب المستشفيات والغرف النظيفة والمختبرات والمرافق البحثية بيئات درجة حرارة موثوقة للغاية ويتم التحكم فيها بدقة من أجل راحة المريض وسلامة العمليات والمعدات الحساسة. توفر وحدة التبريد اللولبية المبردة بالماء Lynxcool الاستقرار والموثوقية ودقة التحكم المطلوبة لتلبية المعايير الصارمة لتطبيقات الرعاية الصحية والمرافق العلمية HVAC.

5. صناعة الإلكترونيات

تتطلب مصانع تصنيع أشباه الموصلات ومرافق تجميع ثنائي الفينيل متعدد الكلور ومختبرات اختبار الإلكترونيات بيئات تبريد مستقرة وخالية من التلوث مع التحكم الدقيق في درجة الحرارة. يدعم مبرد Lynxcool هذه المتطلبات مع تلبية توقعات الموثوقية الصارمة لعمليات تصنيع الإلكترونيات عالية القيمة.

إرشادات الاختيار والتثبيت

حساب الأحمال: استخدم تحليلًا تفصيليًا لكسب الحرارة مع الأخذ في الاعتبار غلاف المبنى والإشغال وأحمال المعدات والمناخ.

المعدات المساعدة: يتطلب نظام التبريد الكامل المبرد بالماء تصميم وتركيب المعدات المساعدة التالية كنظام متكامل:

● حجم برج (أبراج) التبريد لرفض الحمل الحراري الكامل للمكثف عند درجة حرارة اللمبة الرطبة المحيطة بالتصميم

● مضخات لتدوير الماء المكثف بمعدل تدفق ورأس مناسبين

● مضخات توزيع الماء المبرد للدوائر الأولية والثانوية حسب الاقتضاء

● خزان معزول للمياه المبردة العازلة لتوفير الاستقرار الهيدروليكي والتخزين الحراري

● نظام معالجة المياه للحفاظ على جودة مياه برج التبريد ومنع القشور والتآكل والنمو البيولوجي

● الأنابيب والصمامات والمصافي وخزانات التمدد وفتحات الهواء حسب ما يتطلبه تصميم النظام

بيئة التثبيت: يجب تركيب وحدة التبريد الحلزونية المبردة بالماء Lynxcool في غرفة ميكانيكية داخلية تلبي المتطلبات البيئية التالية:

● التهوية الطبيعية أو الميكانيكية الجيدة لمنع تراكم الحرارة

● عدم وجود غازات أكالة أو أبخرة كيميائية أو غبار زائد

● الحفاظ على درجة الحرارة المحيطة أقل من 45 درجة مئوية في جميع الأوقات

● قدرة تحميل مناسبة للأرضية الهيكلية لدعم وزن وحدة التبريد

● مسافة كافية حول جميع جوانب الوحدة للوصول إلى الصيانة، كما هو محدد في دليل التثبيت

● منصات عزل الاهتزازات أو العوازل الزنبركية المثبتة بين قاعدة الوحدة وهيكل الأرضية لتقليل انتقال الاهتزازات إلى المبنى

لماذا تختار المبردات الحلزونية المبردة بالماء Lynxcool؟

تجمع المبردات اللولبية المبردة بالماء Lynxcool بين تقنية الضاغط اللولبي المتقدمة وأدوات التحكم الذكية والجودة الهندسية القوية. نحن نقدم حلولاً مصممة خصيصًا لأي مشروع تجاري أو صناعي تقريبًا. بفضل الدعم الهندسي العالمي للتطبيقات، وخدمة ما بعد البيع، وسجل حافل عبر مئات المشاريع مع عملاء مثل Nestlé، وCoca-Cola، وPepsiCo، وMars، وDanone، وUnilever، تضمن Lynxcool الأداء والكفاءة والموثوقية على المدى الطويل.
