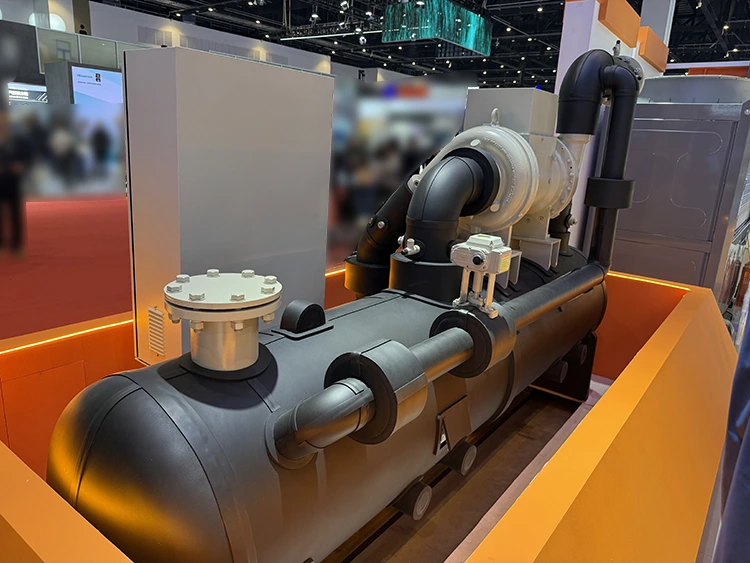

مبرد الهواء بالطرد المركزي

يتميز مبرد الطرد المركزي بمحمل الهواء بدافع طرد مركزي مُحسَّن من الناحية الديناميكية الهوائية ومحرك عاكس عالي التردد، مما يحقق CEL (نسبة كفاءة الطاقة المجمعة) من 6.0 إلى 7.5 عند التحميل الكامل، مع تجاوز قيم IPLV/NPLV عادةً 9.0 - لا يمكن تحقيق الأداء من خلال تقنيات الضاغط الترددي أو التمريري أو اللولبي للحصول على قدرة تبريد مكافئة.

تتراوح القدرة المستمرة للوحدة من 200 طن تبريد (700 كيلووات) إلى 2000 طن طن (7032 كيلووات)، لتلبية احتياجات محطات تبريد المناطق، وأنظمة التدفئة والتهوية وتكييف الهواء التجارية الكبيرة، وتبريد العمليات الصناعية، والبنية التحتية لمراكز البيانات، وتطبيقات غرف الأبحاث الصيدلانية.

المعلمات التقنية

نطاق التطبيق

الأسواق الأولية

•محطات تبريد المناطق وشبكات المياه المبردة البلدية (400 – 2000 طن تبريد لكل وحدة)

• أنظمة التدفئة والتهوية وتكييف الهواء التجارية الكبيرة: مراكز التسوق والمطارات ومراكز المؤتمرات وأبراج المكاتب من الدرجة الأولى

• تتطلب البنية التحتية لتبريد مركز البيانات وغرفة الخادم مدة تشغيل عالية وجودة هواء خالية من الزيت

• تبريد العمليات الصيدلانية والتقنية الحيوية والغرف النظيفة حيث يكون التلوث بالزيت أمرًا غير مقبول

• تبريد العمليات الصناعية: الآلات الدقيقة، وصناعات الأغذية والمشروبات، والصناعات الكيماوية، والبلاستيكية

• الفنادق والمستشفيات والحرم الجامعي التي تستهدف شهادة LEED أو ما يعادلها من شهادات المباني الخضراء

اختيار المبردات عن طريق التطبيق

•HFO-1234ze(E) — قدرة على إحداث الاحترار العالمي < 1؛ يُفضل للمشاريع الجديدة في الامتثال للوائح المبردات في الاتحاد الأوروبي F-Gas والصين GB

•HFC-134a — موثوقية ميدانية مثبتة، ومناسبة لمشاريع التعديل التحديثي التي تحل محل مبردات الطرد المركزي القديمة

الميزات التقنية الأساسية

1. تقنية تحمل الهواء النشطة - صفر زيت، صفر احتكاك

يستخدم مبرد الطرد المركزي المحمل للهواء الهواء المضغوط الخاص بالضاغط لتحقيق تعليق العمود، مما يلغي الحاجة إلى مغناطيسات أرضية نادرة، أو ملفات كهرومغناطيسية، أو مصادر طاقة مخصصة للتحكم في المحامل. يستقر إسفين الهواء تلقائيًا مع سرعة الدوران، مما يضمن استقرار النظام المتأصل، وبنية التحكم البسيطة، وأوضاع الفشل الصفرية تقريبًا.

2. تحسين كفاءة الطاقة بحلقة مزدوجة

يقوم النظام في نفس الوقت بضبط سرعة التردد المتغير للضاغط (10% - 100%) وزاوية ريشة توجيه المدخل لتحقيق التشغيل الأمثل للطاقة في ظل ظروف التحميل الجزئي على مدار العام، مما يضمن قيم IPLV/NPLV العالية والتشغيل المستقر حتى في ظل الأحمال المنخفضة، مع عدم وجود مخاطر زيادة أو تجاوز.

3. دائرة التبريد الخالية من الزيت

لا توجد حاجة إلى زيت تشحيم، مما يقلل من فقدان الكفاءة الناتج عن تراكم طبقة الزيت في المبادل الحراري. يظل أداء التبادل الحراري الإجمالي وفقًا لمعايير المصنع، ولا يتطلب صيانة فواصل الزيت أو مضخات الزيت أو أنظمة إرجاع الزيت.

4. مبادل حراري ذو غلاف وأنبوب عالي الكفاءة

يستخدم المبخر والمكثف أنابيب نحاسية معززة، مع إدراجات من التيتانيوم المقاوم للتآكل على الجانب المائي وزعانف دقيقة محسنة على جانب المبرد، مما يحسن معاملات غليان النواة وتكثيف الغشاء. تدعم لوحة صيانة حزمة الأنابيب التنظيف الميكانيكي في الموقع، مما يلغي الحاجة إلى استعادة غاز التبريد.

5.PLC التحكم الذكي

يسجل معلمات التشغيل كل ثانية، مع تخزين داخلي لمدة 12 شهرًا من بيانات الاتجاه. يمكن للتشخيصات التنبؤية اكتشاف العيوب مثل الفجوة الهوائية للمحامل، وقياس المكره، وقياس المبادل الحراري مسبقًا. وهو يتصل بـ BMS/DCIM عبر Modbus TCP/BACnet IP، كما تتيح البوابة السحابية الاختيارية المراقبة عن بعد والخدمات الاستباقية.

6. شبه صامت، منخفض الاهتزاز

تعمل محامل الهواء والتحكم في التردد المتغير على التخلص من الاحتكاك ونبض تردد الطاقة. يبلغ مستوى الضوضاء عند 1 متر تحت الحمل الكامل 80 ديسيبل (A)، ويكون الاهتزاز غائبًا تمامًا تقريبًا عن هيكل المبنى، مما يلغي الحاجة إلى قواعد عزل الاهتزاز المحملة بنابض.

لماذا الشراكة مع Lynxcool

محمل الهواء مقابل المحمل المغناطيسي مقابل المشحم بالزيت - مقارنة صادقة

تحقق مبردات الطرد المركزي المحملة بالهواء عملية خالية من الزيت من خلال الرفع الكهرومغناطيسي. وهي تشترك في العديد من فوائد الكفاءة مع التصميمات الحاملة للهواء، ولكنها تحمل تعقيدًا أعلى للتحكم في المحمل، ومخاطر سلسلة توريد المغناطيس الأرضي النادر، وحساسية لاضطرابات جودة الطاقة. لا تحتوي التصميمات الحاملة للهواء على مغناطيس دائم، ولا مصدر طاقة محمل، ولا يوجد خطر إزالة المغناطيسية - وخاصة في البيئات الصناعية ذات البيئة المحيطة العالية أو عالية الاهتزاز.

تحمل مبردات الطرد المركزي المشحمة بالزيت تكلفة أولية أقل ولكنها تفرض تكاليف مستمرة: تغيير الزيت، وصيانة فاصل الزيت، واستهلاك طاقة سخان الزيت على مدار العام، والتدهور التدريجي لانتقال الحرارة من التلوث بالزيت. تظهر تحليلات التكلفة الإجمالية للملكية لدورة الحياة (TCO) باستمرار أن المبردات المحملة بالهواء أو المحملة المغناطيسية تحقق الاسترداد في غضون 3 إلى 5 سنوات مقابل مكافئاتها المشحمة بالزيت في تعريفات الكهرباء التجارية الصينية.

مزايا لينكسكول

•نطاق السعة الكاملة 200 - 2000 طن من منصة منتج واحد - واجهات هندسية أقل للمصانع متعددة الوحدات

• تصميم غاز التبريد المزدوج (HFO-1234ze أو HFC-134a) من المخزون - لا يوجد تأخير في الطلب الخاص للمشاريع ذات القدرة المنخفضة على إحداث الاحترار العالمي

• اختبار أداء المصنع وفقًا لمعيار AHRI 550/590 باستخدام أدوات معايرة وشهادة FAT متاحة

• تم تكوين تكامل LynxMind™ BMS / DCIM مسبقًا - مما يقلل من مدة التشغيل في الموقع إلى ساعات، وليس أيام

• خيار الإدخال ذو الجهد المتوسط ​​(10 كيلو فولت) يلغي محول التنحي في محطات تبريد المناطق الكبيرة

•ميزة السعر المصنعة في الصين: 20 - 35% أقل من العلامات التجارية الأوروبية أو الأمريكية الشمالية المكافئة بمستويات أداء معتمدة قابلة للمقارنة

• تم تركيب أكثر من 800 مبرد طرد مركزي يحمل الهواء في جميع أنحاء الصين وجنوب شرق آسيا والشرق الأوسط

الأسئلة المتداولة

س: ما هو الفرق بين تكنولوجيا تحمل الهواء والتحمل المغناطيسي؟

ج: كلاهما يحقق تشغيل الضاغط بدون زيت وبدون احتكاك. يستخدم المحمل المغناطيسي ملفات كهرومغناطيسية ومغناطيسات أرضية نادرة لرفع العمود، مما يتطلب مصدر طاقة مخصصًا للتحكم في المحمل وحساسًا لاضطرابات الطاقة. يستخدم محمل الهواء طبقة هواء مضغوطة يتم توليدها بواسطة الضاغط نفسه - بدون مغناطيسات أو ملفات أو مصدر طاقة منفصل - مما يؤدي إلى بنية أبسط وأكثر قوة مع قابلية أقل لأحداث جودة الطاقة.

س: كيف يعمل مبرد الطرد المركزي المحمل للهواء عند التحميل الجزئي؟

ج: يقوم نظام التحكم LynxMind™ ثنائي الحلقة VFD + IGV بتتبع الحد الأدنى من نقطة الطاقة بشكل مستمر. عند تحميل 50%، يتجاوز COP عادةً قيم التحميل الكامل بنسبة 20-40%، وتحافظ الوحدة على التشغيل المستقر حتى 10% دون تجاوز الحماية من زيادة التيار. تعكس تقييمات IPLV/NPLV المنشورة البالغة ≥ 9.0 أداء التحميل الجزئي الموزون في العالم الحقيقي، وليس اختبارًا بنقطة واحدة.

س: هل لا تزال صيانة الزيت الدورية مطلوبة؟

ج: لا يوجد صيانة للزيت على الإطلاق. تحتوي دائرة التبريد على صفر زيت تشحيم. لا توجد فواصل زيت أو سخانات زيت أو مضخات زيت أو فلاتر زيت أو فترات تغيير الزيت. تتكون الصيانة الروتينية من التحقق السنوي من فجوة الهواء للمحمل (غير جراحي، عبر تشخيصات LynxMind™)، والفحص السنوي لتسرب غاز التبريد، وتنظيف أنبوب المكثف / المبخر بشكل دوري - كل ذلك يمكن تحقيقه دون استعادة غاز التبريد.

س: ما هو المبرد الذي يجب أن نحدده لمشروع جديد؟

ج: يوصى باستخدام HFO-1234ze(E) للتركيبات الجديدة. إن قدرته على إحداث الاحتباس الحراري (GWP) التي تقل عن 1 تثبت النظام في المستقبل ضد تشديد لوائح الغاز المفلور في الصين وأسواق التصدير، وتتوافق خصائصه الديناميكية الحرارية بشكل جيد مع هندسة المكره الطارد المركزي لتحقيق أقصى قدر من الكفاءة. يظل مركب الكربون الهيدروفلوري-134أ متاحًا لمشروعات التعديل التحديثي حيث تفضله الأنابيب الحالية أو لوجستيات الموقع.

س: ما هي متطلبات جودة المياه المبردة والمياه المكثفة؟

ج: الماء المبرد: درجة الحموضة 7.0 - 9.0، الصلابة ≥ 300 جزء في المليون CaCO₃، الكلوريد ≥ 200 جزء في المليون، إجمالي المواد الصلبة العالقة ≥ 50 جزء في المليون. ماء المكثف: نفس حدود الرقم الهيدروجيني والصلابة؛ نوصي بنظام الجرعات الكيميائية لأبراج التبريد المفتوحة. يتم توفير المواصفات التفصيلية لجودة المياه وإرشادات المعالجة الكيميائية مع كل وحدة.

س: ما هو تيار بدء التشغيل وكيف يؤثر على بناء البنية التحتية الكهربائية؟

ج: يحد التشغيل الناعم VFD من تدفق التيار إلى ما يقرب من 100 - 110 % من تيار التشغيل ذو الحمل الكامل - أي زيادة فعلية صفر مقارنة بتدفق 300 - 600 % من بادئ التشغيل عبر الخط. يسمح ذلك ببدء تشغيل وحدات متعددة بالتسلسل دون زيادة حجم لوحة التوزيع الرئيسية ويزيل تعقيد تنسيق حماية بدء تشغيل المحرك الموجود في التصميمات التقليدية.

س: ما هي الضمانات ودعم الخدمة التي تقدمها Lynxcool؟

ج: الضمان القياسي: 24 شهرًا على مجموعة الضاغط، و12 شهرًا على المكونات الكهربائية ومكونات التحكم، من تاريخ التشغيل. تتوفر حزم الضمان الممتدة (حتى 60 شهرًا) وعقود الصيانة السنوية مع المراقبة عن بعد. تحتفظ Lynxcool بمراكز خدمة إقليمية في المدن الصينية الكبرى ويمكنها ترتيب شراكات خدمة معتمدة من المصنع في أسواق جنوب شرق آسيا والشرق الأوسط.
