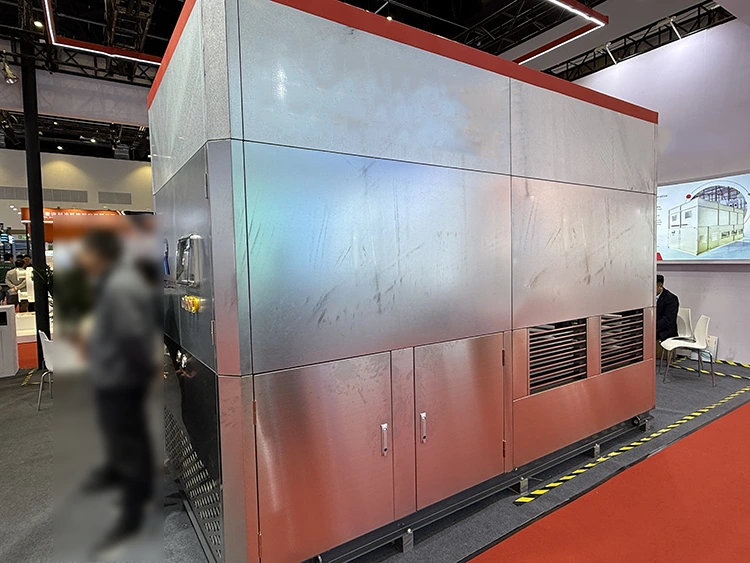

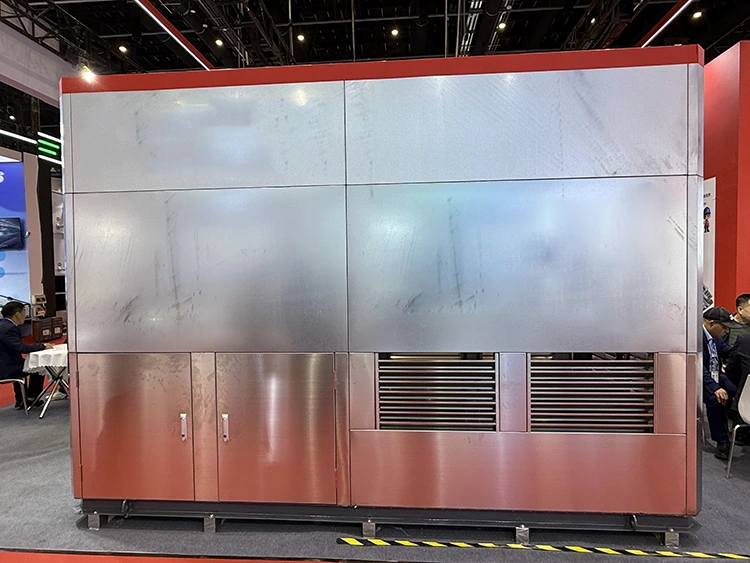

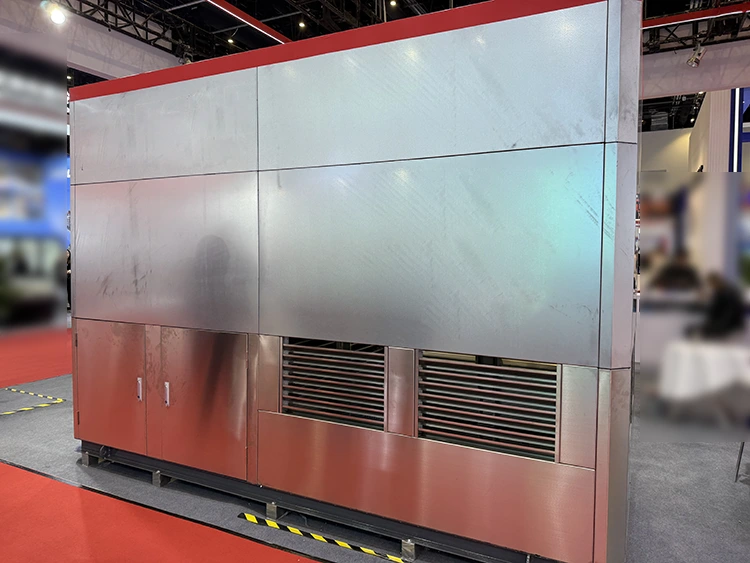

وحدة التبريد اللولبية المبردة بالتبخير

تم تصميم وحدة التبريد اللولبية المبردة بالتبخير خصيصًا لتبريد العمليات الصناعية، ومحطات المياه المبردة HVAC، وتطبيقات التبريد المسبق لسلسلة التبريد حيث تكون هناك حاجة إلى إمدادات مياه مبردة موثوقة وموفرة للطاقة على مدار العام. يتم اختيار جميع المكونات الرئيسية من العلامات التجارية العالمية الرائدة وتخضع لاختبار تشغيل المصنع الكامل بالسعة المقدرة قبل الشحن.

خصائص النظام الرئيسية

• التكثيف التبخيري: يوفر رفض الحرارة المعتمد على اللمبة الرطبة درجة حرارة تكثيف أقل بمقدار 5-8 درجات مئوية مقارنة بالوحدات المبردة بالهواء في نفس بيئة اللمبة الجافة، مما يزيد من COP بنسبة تصل إلى 20%.

• ضاغط لولبي مزدوج: Vi متغير بشكل لا نهائي (نسبة الحجم المضمنة) والتحكم في السعة من 25 إلى 100% من الحمل مع الحد الأدنى من عقوبة أداء التحميل الجزئي.

• مبخر DX ذو الغلاف والأنبوب: هيكل من الفولاذ الكربوني والأنابيب النحاسية مصمم من قبل الجمعية الأمريكية للمهندسين الميكانيكيين (ASME)؛ الأمثل لفرق درجة حرارة الماء المبرد بمقدار 7/12 درجة مئوية أو 5/10 درجة مئوية.

• يتم تعبئتها في المصنع: يتم تركيبها على منصة انزلاقية، واختبارها في المصنع، وشحنها في قطعة واحدة (أو قسمين للنماذج الكبيرة) لتقليل وقت التثبيت ومخاطر التشغيل الميداني.

• التحكم في المعالجات الدقيقة: شاشة HMI تعمل باللمس مع واجهة Modbus RTU/TCP، وتسلسل البدء التلقائي، وجدولة حمل الضاغط، وتسجيل الإنذار الكامل.

المواصفات الفنية

معلمات الأداء والنظام

ملاحظة: تعتمد قدرة التبريد وCOP على: دخول/خروج الماء البارد 12/7 درجة مئوية، ودرجة حرارة اللمبة الرطبة 28 درجة مئوية، وشحن غاز التبريد المقدر، والارتفاع عن مستوى سطح البحر.

نطاق النموذج القياسي

ملحوظة: الأبعاد مخصصة لتكوينات الوحدة الواحدة. تتوفر نماذج الضاغط المزدوج والدوائر الترادفية للسعات التي تزيد عن 1163 كيلووات. جميع المواصفات تخضع للمراجعة الهندسية النهائية.

نطاق التطبيق

تعتبر وحدة التبريد اللولبية المبردة بالتبخير Lynxcool مناسبة تمامًا لأي منشأة تتطلب مصدر مياه مبردة مستقل بذاته وعالي الكثافة مع متطلبات محدودة للمساحة. تشمل قطاعات التطبيق النموذجية ما يلي:

تبريد العمليات الصناعية

• تصنيع الأدوية: إمداد دقيق بالمياه المبردة عند درجة حرارة 5-10 درجات مئوية للمفاعلات، وأجهزة التخمير، وأنظمة التدفئة والتهوية وتكييف الهواء في الغرف النظيفة.

• مصانع الكيماويات والبتروكيماويات: عملية تبريد مستمرة عند درجة حرارة ثابتة للمياه الخارجة. متوافق مع محاليل الجليكول للحلقات الثانوية تحت الصفر.

• حقن وقذف البلاستيك: تبريد القالب وتبريد الزيت الهيدروليكي. متابعة سريعة للحمل من خلال التحكم في قدرة الضاغط بدون خطوات.

• تبريد مركز البيانات: مبادلات حرارية بالباب الخلفي أو وحدات CRAC يتم تغذيتها بالمياه المبردة. تعمل درجة حرارة التكثيف المنخفضة على تقليل PUE بشكل كبير مقارنة بالمبردات المبردة بالهواء.

التدفئة والتهوية وتكييف الهواء والمبنى التجاري

• محطات المياه المبردة المركزية: تخدم وحدات معالجة الهواء (AHUs)، ووحدات ملف المروحة (FCUs)، والعوارض المبردة في مباني المكاتب التجارية والفنادق والمستشفيات.

• تبريد المناطق: وحدات متعددة بالتوازي مع الضخ الأولي/الثانوي. مناسبة لحلقات التبريد المركزية في الحرم الجامعي أو المنطقة الصناعية.

سلسلة التبريد وتجهيز الأغذية

• أنفاق التبريد المسبق: إمداد المياه المبردة إلى المبردات المسبقة أو رشها للمنتجات الطازجة والمأكولات البحرية واللحوم.

• غرف انتظار التخزين البارد: ملف تبريد مناولة الهواء للمناطق العازلة لتسوية الرصيف حيث تكون درجات الحرارة المعتدلة (2-10 درجات مئوية) مطلوبة.

• معالجة المشروبات والألبان: مياه التبريد CIP، تبريد قسم البسترة، وتبريد سترة الخزان.

الميزات التقنية الأساسية

تكنولوجيا التكثيف التبخيري

على عكس المبردات التقليدية المبردة بالهواء التي ترفض الحرارة تمامًا إلى درجة حرارة الهواء المحيط بالمصباح الجاف، تستخدم وحدة التبريد اللولبية المبردة بالتبخير Lynxcool مكثفًا تبخيريًا مدمجًا بالرش والملف. يتم ترطيب ملف التبريد بشكل مستمر بالمياه المعاد تدويرها بينما تقوم المروحة بسحب التدفق المعاكس للهواء المحيط من خلال قسم الملف. يمتص تبخر جزء صغير من الماء الحرارة الكامنة لغاز التبريد، مما يسمح لدرجة حرارة التكثيف بتتبع درجة حرارة اللمبة الرطبة المحيطة بدلاً من درجة حرارة اللمبة الجافة.

في حالة اللمبة الجافة النموذجية 35 درجة مئوية، والحالة المحيطة الرطبة 28 درجة مئوية، قد يتكثف المبرد المبرد بالهواء عند 48-52 درجة مئوية بينما تتكثف الوحدة المكثفة التبخرية عند 38-42 درجة مئوية - وهو فرق قدره 8-12 كلفن يقلل بشكل مباشر من نسبة ضغط الضاغط، ويزيد من الكفاءة الحجمية، ويحسن COP بنسبة 15-25%.

ضاغط مزدوج اللولب مع Vi المتغير

يشتمل الضاغط على صمام منزلق مدمج لنسبة الحجم (Vi) يقوم بضبط نسبة الضغط الداخلي لتتناسب مع نسبة ضغط تشغيل النظام الفعلية. ويمنع ذلك الضغط الزائد (العمل الضائع) في ظروف التحميل الجزئي أو الظروف المحيطة المنخفضة والضغط المنخفض (فقدان السعة) في ظروف التحميل الجزئي أو المرتفع. والنتيجة هي منحنيات مسطحة لكفاءة التحميل الجزئي وأداء متسق عبر نطاق التشغيل الكامل.

•نطاق السعة: 25-100% بدون خطوات، عبر صمام منزلق يتم تشغيله بواسطة PLC.

• حماية الضاغط: مفتاح تفاضلي لضغط الزيت، مستشعر درجة حرارة التفريغ، ثيرمستورات لف المحرك، مؤقت مضاد لإعادة التدوير (إيقاف الدورة لمدة 10 دقائق على الأقل).

• إدارة الزيت: تبريد زيت السيفون الحراري (المفضل) أو حقن السائل. زجاج الرؤية لمستوى الزيت ؛ يتم شحنه من المصنع بنوع وكمية الزيت المحددة من قبل الشركة المصنعة للضاغط.

التحكم الذكي في المعالجات الدقيقة

يتم تزويد وحدة التبريد اللولبية المبردة بالتبخير بوحدة تحكم في المعالجات الدقيقة تم تطويرها بواسطة Lynxcool وتتميز بشاشة لمس ملونة مقاس 7 بوصات HMI. تقوم وحدة التحكم بإدارة جميع وظائف الوحدة بما في ذلك:

• التحكم في درجة حرارة ترك الماء البارد PID (نقطة الضبط قابلة للتعديل من 3 إلى 15 درجة مئوية)

• تحميل/تفريغ الضاغط مع حماية ضد الدورة القصيرة

•مروحة مكثف تبخيري ومضخة مرحلية (يتوفر خيار مروحة EC بدون خطوات)

• صمام مكياج الماء وإدارة دورة التصريف

• سجل إنذار كامل مع الطابع الزمني. إخراج تتابع التنبيه عن بعد

• اتصال Modbus RTU/TCP لتكامل BMS/SCADA

• جدولة أسبوعية ومدخلات الحد من الطلب

انزلاقية مدمجة يتم تجميعها في المصنع

يتم تركيب جميع المكونات - الضاغط، وقسم مكثف التبخير، ووعاء المبخر، ولوحة التحكم، وأنابيب التبريد، ورؤوس توزيع المياه - في المصنع على إطار أساسي هيكلي من الفولاذ ومترابطة قبل الشحن. يضمن هذا التجميع المسبق في المصنع سلامة دائرة التبريد التي تم اختبارها ضد التسرب، والاستمرارية الكهربائية المؤكدة، واختبار التشغيل الوظيفي بكامل السعة المقدرة قبل مغادرة الوحدة للمصنع.

•التركيب: تصل الوحدة إلى الموقع جاهزة للتوصيل الكهربائي، وأنابيب المياه المبردة، وتوصيل المياه التجميلية فقط - ولا يلزم عمل مبرد ميداني.

• وقت التشغيل: عادةً يوم واحد للتوصيلات الكهربائية/الأنابيب + نصف يوم لإعداد معلمة التحكم والتحقق من البداية الأولى.

معالجة المياه ومزيل الانجراف

تتطلب أنظمة التبخر معالجة المياه لمنع الحجم والتآكل والنمو البيولوجي في دائرة الرش. تم تصميم وحدات Lynxcool لقبول أنظمة الترشيح والجرعات القياسية للتيار الجانبي، وتتضمن ما يلي:

•فوهات رش من الفولاذ المقاوم للصدأ (غير قابلة للانسداد وقابلة للاستبدال)

• شفرات إزالة الانجراف من مادة PVC التي تزيل ≥ 99.97% من قطرات الماء المحبوسة (تخفيف مخاطر الليجيونيلا)

• الحوض السفلي مزود بسخان الحوض للتشغيل في درجة حرارة محيطة تحت الصفر

• صمام الملف اللولبي النفخ التلقائي مع مدخلات وحدة التحكم القائمة على الموصلية

• مرشح شاشة تيار جانبي 50 ميكرون

لماذا تختار لينكسكول

قيادة كفاءة الطاقة

توفر المبردات الحلزونية المبردة بالتبخير Lynxcool باستمرار قيم COP للحمل الكامل تبلغ 3.8-4.5 وقيم الحمولة الجزئية المتكاملة (IPLV) التي تتجاوز الحد الأدنى لمعايير ASHRAE 90.1 بنسبة 15-30%. على مدار فترة خدمة مدتها 10 سنوات، عادةً ما يؤدي توفير الطاقة مقابل مبرد مكافئ يتم تبريده بالهواء إلى استرداد فرق سعر شراء الوحدة خلال 2-3 سنوات في المناطق ذات تعريفات الكهرباء المعتدلة.

اختبار المصنع الكامل

تخضع كل وحدة لاختبار تشغيل المصنع بالحمولة الكاملة لمدة 4 ساعات على الأقل في حلقة اختبار الماء المبرد التي تمت معايرتها وفقًا لشروط AHRI 550/590. يتم توفير تقرير الاختبار - بما في ذلك ضغط الشفط/التفريغ للضاغط، ودرجات حرارة الدخول/الخروج للمياه المبردة، وسحب الطاقة الكهربائية، وCOP المحسوب - مع كل وحدة كدليل مستندي على الأداء المقدر.

توافق واسع مع المبردات

تم تصميم الوحدات القياسية لـ R134a (قدرة منخفضة على إحداث الاحترار العالمي، وغير قابلة للاشتعال، ومتوفرة عالميًا). تتوفر متغيرات Legacy R22 وR507 للأسواق التي تكون فيها البنية التحتية لإمدادات R134a محدودة. يستخدم تصميم الوحدة وصلات نحاسية ملحومة في جميع أنحاء دائرة التبريد ويتم اختبار الضغط عند ضغط تصميمي 1.5× قبل الشحن.

دعم هندسة التطبيقات

يوفر فريق Lynxcool الهندسي دعمًا مجانيًا لما قبل البيع، بما في ذلك: تحليل درجة حرارة اللمبة الرطبة لموقع المشروع، ومحاكاة الطاقة السنوية (TRNSYS أو طريقة كل ساعة)، والمراجعة التخطيطية للأنابيب، ورسومات تخطيط الغرفة الميكانيكية. يقلل هذا الدعم من مخاطر التصميم ويضمن مطابقة الوحدة المحددة بشكل صحيح مع ملف تعريف حمل المبنى.

التكلفة الإجمالية التنافسية للملكية

تم تصنيع وحدات Lynxcool في الصين وفقًا لمعايير التصميم الدولية (ASME، EN 378، GB 150)، وتوفر تكاليف شراء بنسبة 20-35% أقل من المعدات ذات العلامات التجارية الأوروبية أو الأمريكية الشمالية المكافئة مع تقديم أداء مشابه وجودة البناء. يتم الاحتفاظ بقطع الغيار في المخزون وهي متاحة للشحن السريع في جميع أنحاء العالم؛ يستخدم تصميم الوحدة نماذج ضاغطة متوافقة مع معايير الصناعة لضمان توفر الأجزاء على المدى الطويل.

الأسئلة المتداولة

س:  كيف يختلف المبرد اللولبي المبرد بالتبخير عن المبرد بالطرد المركزي المبرد بالماء؟

ج:  يتطلب مبرد الطرد المركزي المبرد بالمياه برج تبريد منفصل ونظام ضخ مياه مكثف، مما يضيف تكلفة رأسمالية وأنابيب وعبء صيانة منفصل. المبرد الحلزوني المبرد بالتبخير عبارة عن وحدة قائمة بذاتها — حيث يتم دمج المكثف التبخيري في لوح التبريد، مما يلغي الحاجة إلى برج تبريد منفصل، ومضخات مياه مكثفة، والحوض المرتبط بها. ويكون التركيب أقرب إلى وحدة تبريد الهواء من حيث البساطة، بينما تقترب درجات حرارة التكثيف من مستويات تبريد الماء من حيث الكفاءة.

س:  ما هو معدل استهلاك المياه وكيف يمكن مقارنته ببرج التبريد؟

ج:  يستهلك التبخر في دائرة رش المكثف ما يقرب من 2.0-2.5 لتر/ساعة لكل كيلووات من رفض الحرارة (حسب الظروف المحيطة). وهذا مشابه لبرج تبريد مكافئ يخدم مبردًا مبردًا بالماء. يبلغ إجمالي استخدام مياه النظام - بما في ذلك التصريف والانجراف - عادةً 3-4 لتر/ساعة لكل كيلووات من رفض الحرارة. في المناخات القاحلة حيث تشكل تكاليف المياه مصدر قلق، يمكن إضافة مبردات مسبقة للمبرد الجاف لتقليل ساعات التشغيل الرطبة.

س:  هل يمكن للوحدة أن تعمل في الظروف المحيطة الباردة (الشتاء)؟

ج:  نعم. أقل من 12 درجة مئوية تقريبًا في درجة الحرارة الرطبة المحيطة، يمكن إيقاف تشغيل مضخة الرش وتعمل الوحدة كمبرد مبرد بالهواء الجاف باستخدام مراوح المكثف وحدها. يمنع سخان الحوض الذي يتم التحكم فيه حراريًا حوض ماء الرش من التجمد عند درجات الحرارة المحيطة التي تصل إلى -15 درجة مئوية. بالنسبة للمواقع ذات التشغيل الطويل تحت الصفر، يمكن تحديد مكثف مسبق اختياري مبرد جاف محمي بالجلايكول للتخلص تمامًا من استخدام المياه في فصل الشتاء.

س:  ما هو الحد الأدنى لكمية الطلب والمهلة الزمنية؟

ج:  ليس هناك حد أدنى لكمية الطلب — يتم قبول الوحدات الفردية. تتراوح المهلة القياسية من تأكيد الطلب من 8 إلى 12 أسبوعًا للطرز التي تصل إلى LynxEC-582؛ 12-16 أسبوعًا للنماذج الأكبر حجمًا. قد تكون فتحات الإنتاج السريع متاحة للمشاريع العاجلة. يتم توفير الرسومات الهندسية الكاملة وأدلة المنظمة الدولية للهجرة بعد 2-3 أسابيع من تقديم الطلب لدعم الإعداد المدني والكهربائي الموازي.

س:  ما هو الضمان ودعم ما بعد البيع المقدم؟

ج:  تحمل جميع وحدات المبرد اللولبي المبرد بالتبخير Lynxcool ضمانًا لمدة 12 شهرًا على الأجزاء من تاريخ التشغيل (أو 18 شهرًا من الشحن، أيهما أقرب). الضاغط مشمول بضمان الشركة المصنعة الأصلية لنفس الفترة. تحتفظ Lynxcool بمستودع قطع غيار يتم إرساله في اليوم التالي للعناصر القابلة للتآكل القياسية. تسمح عمليات التشخيص عن بعد عبر واجهة Modbus لمهندسي Lynxcool بمراجعة سجلات الأخطاء وبيانات التشغيل دون زيارة الموقع.
