رف المبخر ذو الأنبوب العاري الفولاذي

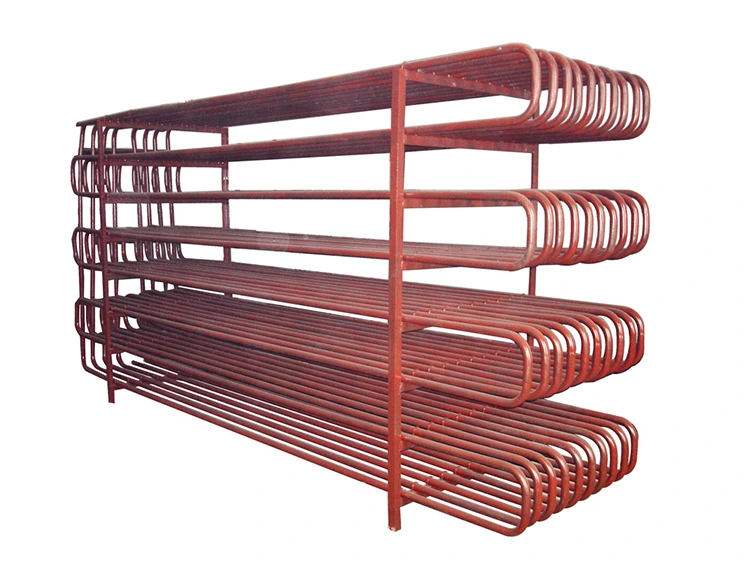

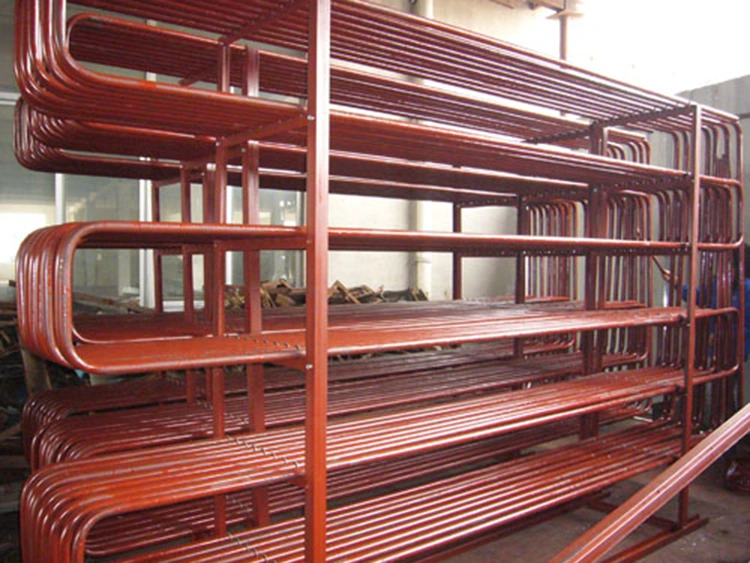

رف المبخر ذو الأنبوب الفولاذي من Lynxcool عبارة عن نظام مبخر ثابت متين وطويل الأمد يتكون من طبقات متعددة من الأنابيب الفولاذية العارية المتوازية المتصلة بواسطة انحناءات إرجاع على شكل حرف U في الأطراف، وكلها ملحومة بإطار فولاذي قوي. يتبخر غاز التبريد مباشرة داخل الأنابيب الفولاذية، والتي تعمل في نفس الوقت كسطح تبريد ورفوف حاملة؛ يتم وضع المنصات أو المنتجات مباشرة عليها، مما يسهل نقل الحرارة بكفاءة عالية.

بالمقارنة مع لوحة الألومنيوم أو المبخرات ذات الزعانف، فإن هيكل الأنبوب الفولاذي يوفر مقاومة فائقة للصدمات والانحناء، ولا يتطلب لحامًا دقيقًا، ويتميز بقدرة تحمل عالية، مما يجعله مثاليًا لتخزين المنصات الثقيلة، ومرافق التخزين البارد واسعة النطاق، ومصانع معالجة المأكولات البحرية. يوفر تصميمه الذي لا يحتوي على مروحة والذي يعمل بالحمل الحراري الطبيعي تأثيرًا تبريديًا يتميز بعدم استهلاك الطاقة ومستويات الرطوبة العالية والحد الأدنى من تقلبات درجات الحرارة.

مكان الصنع: تشينغداو، الصين

أنواع التخزين البارد المطبقة: مخازن التبريد المبردة بالأمونيا، ومخازن الأسماك، والمجمدات الانفجارية، ومرافق تخزين اللحوم

المواد: الكربون الصلب

مدة الخدمة: 20-40 سنة

المعلمات التقنية

يخضع كل رف مبخر ذو أنبوب فولاذي لاختبار الضغط في مصنعنا في الصين ويكون مصحوبًا بفحص شامل للجودة واللحام وتقارير المواد، بالإضافة إلى دليل التثبيت والصيانة.

في أي المجالات يمكن استخدام هذا المنتج؟

1. تخزين تبريد الأمونيا على نطاق واسع والتبريد على منصات نقالة

رفوف المبخر ذات الأنبوب الفولاذي مناسبة لتخزين اللحوم ومنتجات الألبان والأسماك والأطعمة المجمدة، وتستوعب كلاً من التكوينات ذات البليت الكامل ونصف البليت. ويتميز بتبريد تبخر الأمونيا المباشر عالي الكفاءة، وهو مصمم لتحمل الأحمال الثقيلة.

2. يحمل سفينة صيد الأسماك

يعتبر هذا النظام مثاليًا لتبريد الأسماك الكاملة وكتل الأسماك والأسماك المملحة، وقد تم تصميمه ليتحمل اهتزازات الهيكل والتآكل الناتج عن مياه البحر. تشمل خيارات المعالجة السطحية الجلفنة بالغمس الساخن أو طلاء الإيبوكسي.

3. غرف تبريد وتجميد اللحوم

تم تصميم هذا النظام لتخزين لحوم البقر ولحم الخنزير المقطعة - سواء كانت معلقة على خطافات أو موضوعة على منصات نقالة - ويتميز بقدرة تحمل تتفوق بشكل كبير على قدرة لوحة الألومنيوم أو المبخرات ذات الزعانف، مع توفير تبريد حراري طبيعي ممتاز.

4. التحديث والاستبدال لغرف التبريد

يوفر هذا الحل، المناسب لاستبدال المبخرات القديمة، أبعادًا مخصصة وسمك جدار مطورًا وواجهات اتصال تبريد حديثة.

5. خزانات تبريد المحلول الملحي ومبخرات الغمر

يتميز هذا النظام بأنابيب فولاذية مغمورة مباشرة في محلول ملحي للتبريد، ويضمن تبادلًا حراريًا عالي الكفاءة. مصنوع من الفولاذ الكربوني المتوافق مع كل من الأمونيا والمحلول الملحي، وهو متوفر بتصميمات مخصصة.

الميزات التقنية الرئيسية

1. هيكل الأنابيب الفولاذية الملحومة: يدمج وظائف الحمل والتبريد. يوفر عمر خدمة يتراوح بين 20 إلى 40 عامًا، مما يزيل مشكلات الضعف المرتبطة بألواح الألومنيوم.

2. توافق تبريد الأمونيا: مصنوع من الفولاذ الكربوني المقاوم لتآكل الأمونيا، مما يجعله مثاليًا للاستخدام في مرافق التخزين البارد واسعة النطاق القائمة على الأمونيا وحوامل الأسماك.

3. إزالة الجليد بالغاز الساخن: الطريقة المفضلة لأنظمة الأمونيا؛ فهو يعيد استخدام طاقة الضاغط، مما يضمن كفاءة عالية في استخدام الطاقة.

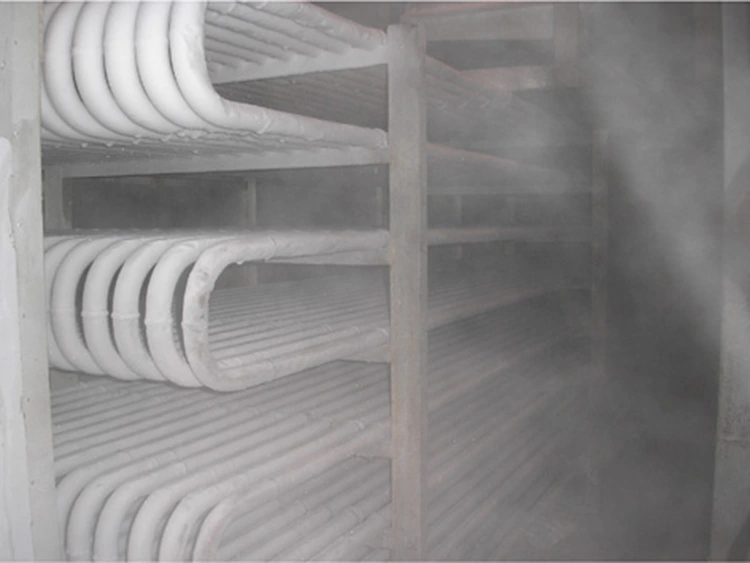

4. التبريد الحراري الطبيعي: لا يتطلب مراوح، وبالتالي الحفاظ على مستويات رطوبة عالية وتقليل تقلبات درجات الحرارة.

5. تصميم عالي التحمل: يدعم سعة تحميل تتراوح بين 200-2000 كجم لكل طبقة، مما يسمح بوضع المنصات مباشرة.

6. المعالجة المضادة للتآكل: تتميز بالجلفنة بالغمس الساخن أو الطلاء الإيبوكسي المضاد للتآكل، المخصص ليناسب الظروف البيئية المحددة.

لماذا تختار أرفف المبخر ذات الأنبوب الفولاذي المكشوف من Lynxcool؟

1. شهادة لحام أوعية الضغط: يتم لحامها بواسطة محترفين معتمدين وفقًا لمعايير ASME IX وEN 287 وGB 150. ويتم اختبار كل وحدة هيدروليكيًا قبل الشحن.

2.أبعاد التخزين البارد المخصصة: مصممة لتتناسب مع تخطيط غرفتك الباردة، وارتفاع منصة التحميل، وتكوين الأنابيب.

3. خبرة نظام الأمونيا: مُحسّنة لضغط التبخر، ودورات إزالة الجليد، وإرجاع الزيت، وتوزيع السائل.

4. تجربة الصناعة البحرية والثقيلة: مناسبة لسفن الصيد والاستخدام الصناعي، مع تصميم مضاد للاهتزاز ومضاد للتآكل، وتلبية معايير التصنيف.

5. أسعار تنافسية في الصين: تكلفة أقل بنسبة 20-35% من المنتجات الأوروبية المماثلة ذات الجودة المتسقة.

التعليمات

س: ما هو الفرق بين رفوف الأنابيب الفولاذية والأرفف المسطحة المصنوعة من الألومنيوم؟

ج: كلاهما يستخدم مبخرات بدون مروحة. تستخدم أرفف الأنابيب الفولاذية أنابيب فولاذية متعددة كهيكل دعم وقنوات تدفق غاز التبريد - هيكلها القوي ووزنها الأثقل يجعلها مثالية للبضائع المنقولة على منصات نقالة، وأنظمة تبريد الأمونيا، والبيئات البحرية. تستخدم الأرفف المسطحة المصنوعة من الألومنيوم سطحًا مستوًا أملسًا - فوزنها الخفيف يجعلها أكثر ملاءمة لتخزين المنتجات ذات القاع المسطح مثل شرائح السمك أو التغليف على منصات نقالة أو المستحضرات الصيدلانية، كما أنها تتمتع بموصلية حرارية ممتازة. تقوم Lynxcool بتصنيع كلا النوعين من الأرفف وتقدم نصائح اختيار احترافية بناءً على سيناريوهات تطبيق محددة.

س: لماذا يتم استخدام الفولاذ الكربوني، بدلاً من الألومنيوم، عادةً في أرفف تبريد الأمونيا؟

ج: يتمتع الفولاذ بقدرة شد وخضوع أعلى، مما يسمح باستخدام أنابيب ذات قطر أصغر عند تحمل الأحمال الثقيلة (500-1000 كجم لكل طبقة). يستخدم الألومنيوم عادة للسلع الخفيفة. والنحاس، بسبب عدم توافقه مع الأمونيا، لا يستخدم أبدًا في أنظمة تبريد الأمونيا.

س: ما هو مبدأ العمل لإزالة الجليد بالأمونيا الساخنة؟

ج: يتدفق بخار الأمونيا عالي الحرارة من الضاغط عبر الأنابيب داخل الحامل، مما يؤدي إلى إذابة الصقيع عن طريق إطلاق الحرارة الكامنة. ثم تتدفق الأمونيا السائلة المكثفة مرة أخرى إلى نظام التبريد. تستغرق دورة إزالة الجليد بأكملها عادة من 20 إلى 45 دقيقة، وهي أكثر كفاءة في استخدام الطاقة من إزالة الجليد الكهربائية.

س: ما هي عملية المعالجة السطحية الموصى بها للبيئات البحرية أو عنابر سفن الصيد المبردة؟

ج: نوصي بمزيج من "الجلفنة بالغمس الساخن + طبقة مزدوجة مضادة للتآكل": قم أولاً بتطبيق طبقة تمهيدية إيبوكسي غنية بالزنك، ثم قم بتطبيق طبقة علوية من الإيبوكسي ذات سماكة عالية. إذا كانت بيئة التطبيق قاسية للغاية، نوصي بإضافة طبقة إضافية من البولي يوريثين أو المعطف الخفيف من البولي يوريا. يجب تخصيص المواصفات المحددة المضادة للتآكل بناءً على نوع السفينة وظروف التشغيل الفعلية.

س: هل يمكنك توفير رفوف بديلة بناءً على أبعاد المعدات الموجودة؟

ج: نعم. يرجى تقديم الأبعاد المحددة للحوامل الموجودة، ونوع مادة التبريد المستخدمة، ومعلومات مفصلة عن واجهات الاتصال. ستقوم Lynxcool بعد ذلك بإنشاء رسومات الأبعاد بناءً على هذه المعلومات وإرسالها إلى العميل للتأكيد قبل بدء الإنتاج. تتراوح دورة الإنتاج (وقت التسليم) عادة من 5 إلى 9 أسابيع.

س: هل يدعم الرفوف البضائع المنقولة على منصات نقالة؟

ج: نعم. نحن نقدم رفوف رفوف متوافقة مع المنصات القياسية، وتستوعب منصات مقاس 800×1,200 مم أو 1,000×1,200 مم. تتمتع الرفوف القياسية بقدرة تحميل مقدرة تبلغ 500-1500 كجم لكل رف؛ بالنسبة للأحمال التي تتجاوز 2000 كجم، نقدم أيضًا حلولًا مخصصة معززة هيكليًا. بالنسبة للتصميمات المخصصة غير القياسية، سوف نقدم حسابات الميكانيكا الإنشائية المقابلة.

س: أين يتم تصنيع رف المبخر ذو الأنبوب الفولاذي؟ ما هي معايير الجودة التي يستوفونها؟

ج: تم تصميم هذه المنتجات وتصنيعها في مصنعنا في الصين، الحائز على شهادة نظام إدارة الجودة ISO 9001. يشمل ضمان الجودة (QA) عمال اللحام المعتمدين، واختبار المواد، والاختبار الهيدروستاتيكي بنسبة 100%، وفحص السطح، والتحقق من الأبعاد. سيتم تسليم جميع المستندات ذات الصلة مع البضائع.
