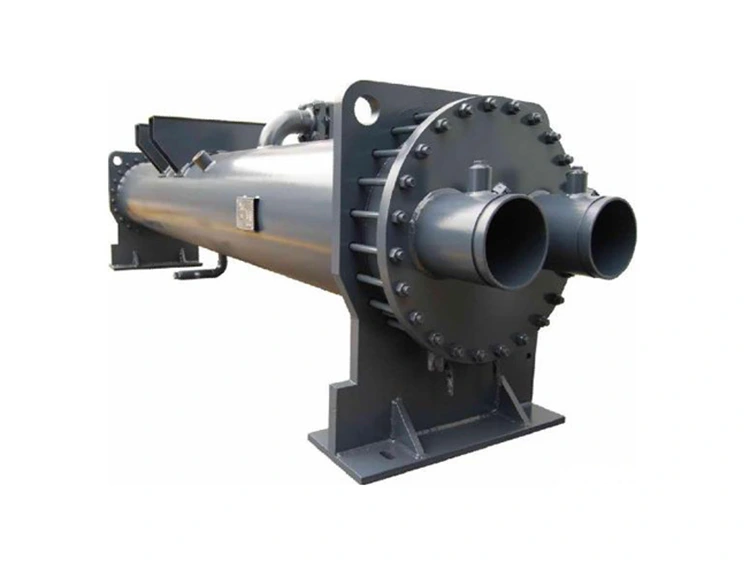

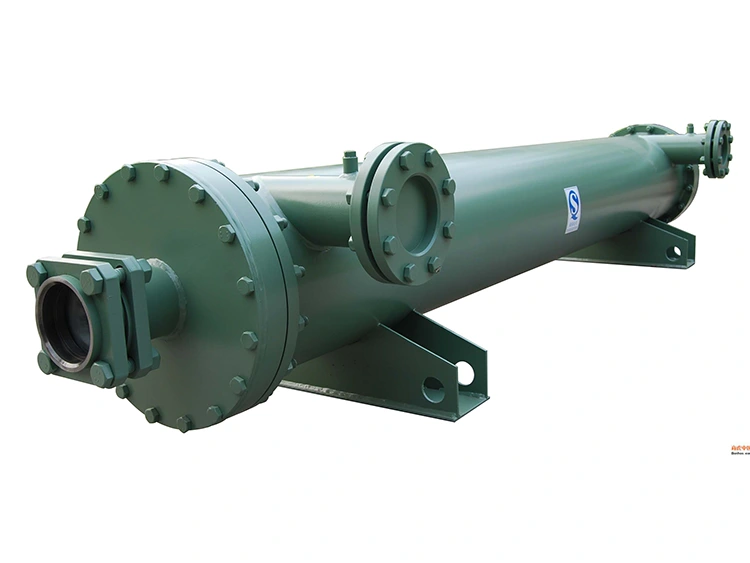

مبخر القشرة والأنبوب

يعد مُبخر الغلاف والأنبوب هو نوع المبخر المفضل للأنظمة التي تزيد قدرتها على التبريد عن 50 كيلو وات، حيث تمنحه كتلته الحرارية العالية، وتحمله لسوائل العمليات المتسخة أو المسببة للتآكل، وسهولة الصيانة الميكانيكية، مزايا حاسمة مقارنة ببدائل الألواح أو الملفات أو الألواح النحاسية. تقوم Lynxcool بتصميم وتصنيع كل مبخر ذي غلاف وأنبوب وفقًا لمتطلبات الحرارة والضغط الخاصة بالمشروع، مع رموز التصميم التي تغطي GB 151، ASME القسم VIII Div. 1، وPED 2014/68/الاتحاد الأوروبي.

يتضمن التوافق القياسي لغازات التبريد الأمونيا (R717)، وثاني أكسيد الكربون (R744)، ومزيج مركبات الكربون الهيدروفلورية (R22، R404A، R507A، R134a، R410A)، ومزيج الجيل التالي من HFO/HFC (R448A، R449A، R452A). تتوفر مواصفات المواد المخصصة لدوائر ثاني أكسيد الكربون عالية الضغط عبر الحرج ولعملية السوائل خارج كيمياء الماء/الجليكول القياسية.

المعلمات التقنية

نطاق التطبيق

التبريد الصناعي

• براميل التبريد الخاصة بمخازن التبريد والمستودعات المبردة — دوائر R717 أو R744 المغمورة بالمياه

•دوائر الجليكول للتجميد الانفجاري والتجميد الحلزوني — يتبخر محلول ملحي بدرجة حرارة منخفضة يصل إلى -55 درجة مئوية

• وحدات التبريد اللولبية المعبأة بالأمونيا — تكوينات DX أو تكوينات جانب الغلاف المغمورة

•أنظمة تعزيز ثاني أكسيد الكربون عبر الحرجة — مبرد الغاز عالي الضغط ومهام المبخر

العمليات والتبريد الصناعي

• تبريد غلاف المفاعل الكيميائي — التيتانيوم المقاوم للتآكل أو حزم الأنابيب 316L

• دوائر حقن وقذف البلاستيك بالمياه المبردة

• خزانات تخمير الأطعمة والمشروبات وحلقات تبريد البسترة

• تبريد العمليات الصيدلانية في الغرف النظيفة مع تشطيبات سطحية متوافقة مع GMP

• التبريد الثانوي بحلقة الجليكول في مركز البيانات (تصميمات ذات معدل تدفق مرتفع، وΔT منخفضة)

التدفئة والتهوية وتكييف الهواء والتبريد المناطقي

• براميل تبريد كبيرة للطرد المركزي والمسمار - تحل محل مكونات OEM أو ترقية مستقلة

• محطات المبادلات الحرارية لتبريد المناطق - واجبات المياه إلى المياه أو المبردات إلى المياه

• دوائر هجينة للتبريد الحر — مبخرات استرداد الماء الساخن ذات الضغط العالي

الميزات التقنية الأساسية

1.  التكوين المغمور بالمياه مقابل تكوين DX Shell-Side

تقوم Lynxcool بتصميم مُبخر الغلاف والأنبوب إما بتكوينات جانب الغلاف المغمورة بالمياه أو ذات التمدد المباشر (DX). تحافظ المبخرات المغمورة بالمياه على مستوى سائل التبريد عبر حزمة الأنبوب الكاملة، مما يزيد من مساحة السطح المبللة ويوفر معاملات نقل الحرارة الإجمالية (U) أعلى بنسبة 20 - 35% من DX في نفس هندسة الأنبوب. إنها الاختيار القياسي لأنظمة الأمونيا والمبردات اللولبية الكبيرة التي تحتوي على مركبات الكربون الهيدروفلورية. يتم تطبيق تكوينات DX عندما يكون تقليل شحن السائل أمرًا بالغ الأهمية - مناطق أمان ثاني أكسيد الكربون، أو أنظمة زيت الوقود الثقيل ذات القدرة المنخفضة على إحداث الاحترار العالمي، أو المبردات المعيارية حيث يكون التحكم في مخزون غاز التبريد متطلبًا تنظيميًا.

2.  هندسة سطح الأنبوب المحسنة

يتم تحديد الأنابيب النحاسية القياسية بملامح محززة داخليًا (زعنفة صغيرة) على جانب الماء/المعالجة، مما يزيد من المساحة المبللة الداخلية بنسبة 60 - 80٪ مقابل التجويف الأملس ويحدث اضطرابًا عند أرقام رينولدز الأقل. يستخدم السطح الخارجي لجانب المبرد شكلاً جانبيًا منخفض الزعانف (26 إطارًا في البوصة) مما يزيد من مساحة غليان النواة ويقلل من بداية الجفاف. بالنسبة للتطبيقات المغمورة بالأمونيا، يتم استخدام أنابيب خارجية ناعمة لتجنب احتجاز السائل - يستفيد قطر مغادرة الفقاعة الأكبر لـ NH₃ من سطح خارجي خالي من العوائق.

3.  ترتيب الأنبوب متعدد التمريرات

تعمل التصميمات أحادية المسار على تقليل انخفاض الضغط في تطبيقات التدفق العالي والمنخفض ΔT (تبريد مراكز البيانات، وتبريد المناطق). تعمل التصميمات ثنائية المرور وأربعة تمريرات على زيادة سرعة جانب الأنبوب بمعدلات تدفق أقل، مما يحافظ على التدفق المضطرب (Re > 10,000) ومعاملات الفيلم العالية حتى عند التحميل الجزئي. يتم تحديد تكوين التمرير أثناء التصميم الحراري لتلبية أهداف ΔT وانخفاض الضغط وطاقة المضخة الخاصة بالمشروع في وقت واحد.

4.  هندسة أوعية الضغط والامتثال للتعليمات البرمجية

يتم تصنيع كل غلاف مبخر ذو غلاف وأنبوب من لوحة أوعية ضغط معتمدة (Q345R أو SA-516 Gr.70)، وتم اختبارها إشعاعيًا عند طبقات طولية (RT Grade II)، وتم اختبارها هيدروستاتيكيًا عند ضغط تصميمي قدره 1.25× قبل العزل. يتم تمديد الوصلات من الأنبوب إلى الأنبوب بواسطة الأسطوانة وملحومة بالختم لخدمة الأمونيا. يتوفر فحص طرف ثالث بواسطة CCS أو TÜV أو Bureau Veritas عند الطلب. يتم توفير تقارير اختبار المواد الكاملة (MTRs)، وخرائط اللحام، وشهادات اختبار الضغط مع كل وحدة.

5.  الحماية من التآكل ومرونة المواد

تعتبر الحماية من التآكل على جانب الغلاف متأصلة في بيئة سائل التبريد. يتم اختيار مادة جانب الأنبوب لتتناسب مع سائل العملية: نحاس TP2 القياسي للمياه المبردة النظيفة؛ الفولاذ المقاوم للصدأ 316L للأحماض الخفيفة، أو المياه المكلورة، أو الدوائر المخصصة للطعام؛ التيتانيوم من الدرجة 2 لمياه البحر أو المياه قليلة الملوحة أو المواد الكيميائية العدوانية؛ cupronickel 90/10 للتطبيقات البحرية. تتم مطابقة مادة صفائح الأنبوب مع سبيكة الأنبوب للتخلص من الاقتران الجلفاني.

6.  تجميع واختبار المصنع

يتم تجميع كل مبخر ذو غلاف وأنبوب بالكامل، ومعزول، واختبار الضغط في مصنع Lynxcool قبل الشحن. يتم حفر حواف التوصيل وفقًا لمواصفات أنابيب العميل. يعمل عزل البولي يوريثين ذو الخلايا المغلقة المطبق في المصنع (قياسي 50 مم، و75 مم للاستخدام في درجات الحرارة المنخفضة أقل من -20 درجة مئوية للتبخر) على التخلص من عمالة العزل في الموقع ويضمن سلامة حاجز الرطوبة بشكل ثابت. يتم شحن الوحدات بشحنة نيتروجين (0.05 - 0.1 ميجا باسكال) لمنع الأكسدة الداخلية أثناء النقل والتخزين.

لماذا الشراكة مع Lynxcool

• التصميم الحراري الخاص بالمشروع: يتم تحديد حجم كل مبخر ذو غلاف وأنبوب وفقًا للحمل الدقيق، وخصائص السوائل، وعوامل التلوث، وانخفاض الضغط المسموح به - لم يتم تحديده من كتالوج ثابت

• إمكانية تصنيع رموز متعددة: GB 151، ASME VIII Div. 1، وPED 2014/68/EU من مصنع واحد، مما يقلل من عدد البائعين في المشاريع الدولية

• التوافق الكامل مع مواد التبريد: الأمونيا، وثاني أكسيد الكربون عبر الحرج، ومركبات الكربون الهيدروفلورية، والجيل التالي من زيت الوقود الثقيل (HFO) كلها مدعومة بالمواد المناسبة ومواصفات الختم

•حزمة الجودة الموثقة: تقارير منتصف المدة، وتقارير الاختبار الشعاعي، وشهادات الاختبار الهيدروستاتيكي، وبيانات اللوحة المقدمة بشكل قياسي - بدون رسوم إضافية

•عزل وطلاء متكامل: وصول الوحدات الجاهزة للربط في المصنع، مما يؤدي إلى التخلص من العقود الفرعية الخاصة بالعزل الميداني والفجوات في ضمان الجودة

•خبرة الاستبدال والتعديل التحديثي: يمكن لـ Lynxcool إعادة هندسة البديل المنسدل لأي برميل مبرد من الشركة المصنعة الأصلية، ونمط الحافة المطابق، وبصمة الغلاف، واتجاه الفوهة لتقليل وقت توقف المصنع أثناء التغيير

•ميزة التكلفة المصنعة في الصين: 25 - 40% أقل من الشركات المصنعة لأوعية الضغط الأوروبية المعادلة بمستويات جودة معتمدة قابلة للمقارنة، مع توفر ختم ASME U وعلامة PED CE

الأسئلة المتداولة

س: ما هو الفرق بين المبخر المغمور والمبخر ذو القشرة والأنبوب DX؟

ج: في المبخر المغمور بالمياه، تحتوي القشرة على مجموعة من سائل التبريد الذي يغمر حزمة الأنبوب بالكامل؛ يغلي سائل التبريد من سطح السائل إلى أعلى، مما يزيد من المساحة المبللة ومعاملات نقل الحرارة. في مبخر DX (التمدد المباشر)، يقوم صمام التمدد بقياس مادة التبريد في مدخل الغلاف ويتم تبخير مادة التبريد بالكامل قبل الوصول إلى المخرج؛ شحنة السائل أقل بكثير. تحقق التصميمات المغمورة قيم U أفضل بنسبة 20-35%، وهي مفضلة للأمونيا وأنظمة HFC الكبيرة. يتم اختيار تصميمات DX عندما يكون تقليل مخزون غاز التبريد أولوية.

س: ما هي مادة الأنبوب التي يجب أن أحددها لسائل العملية الخاص بي؟

ج: بالنسبة للمياه المبردة النظيفة أو الجليكول، فإن النحاس TP2 القياسي هو الخيار الأكثر فعالية من حيث التكلفة. بالنسبة للأحماض الخفيفة، أو مياه برج التبريد المكلورة، أو دوائر ملامسة الطعام، حدد الفولاذ المقاوم للصدأ 316L. بالنسبة لمياه البحر أو المياه قليلة الملوحة أو المواد الكيميائية العدوانية، يوفر التيتانيوم من الدرجة 2 أفضل مقاومة للتآكل. سيؤكد المهندسون الحراريون في Lynxcool توافق المواد مع تقرير كيمياء السوائل الخاص بك قبل إصدار رسم التصنيع.

س: هل يمكنك تصنيع برميل بديل لعلامة تجارية حالية للمبرد؟

ج: نعم، هذا أحد أنواع المشاريع الأكثر شيوعًا لدينا. قم بتوفير بيانات لوحة اسم OEM، ورسم شفة الاتصال، وأبعاد أثر الغلاف، وسوف تقوم Lynxcool بتصميم بديل سهل الاستخدام يطابق الخدمة الحرارية الأصلية وجميع الواجهات الميكانيكية. عادةً ما يتم تسليم الوحدات التحديثية خلال فترة تتراوح من 8 إلى 12 أسبوعًا، ويكون التثبيت عبارة عن مبادلة مباشرة، مما يقلل من وقت توقف المصنع.

س: ما هي عوامل التلوث التي تستخدمها في التصميم الحراري؟

ج: تتبع عوامل التلوث الافتراضية معايير TEMA: 0.000088 م²·ك/وات (0.0005 ساعة·قدم²·درجة فهرنهايت/وحدة حرارية بريطانية) لجانب أنبوب الماء المبرد النظيف و0.000176 م²·ك/وات (0.001) لمياه مكثف برج التبريد. يمكن للعملاء تحديد بدلات التلوث الخاصة بالمشروع؛ نقوم بدمجها مباشرة في نموذج HTRI أو Bell-Delaware الحراري وتوثيقها في ورقة البيانات.

س: ما هو الحد الأقصى لضغط التشغيل لخدمة ثاني أكسيد الكربون الحرجة؟

ج: بالنسبة للجانب عالي الضغط من ثاني أكسيد الكربون (مبرد الغاز)، تصمم Lynxcool ضغطًا تصميميًا يصل إلى 12 ميجا باسكال باستخدام لوحة غلاف SA-516 Gr.70 وأنابيب من الصلب الكربوني عالي الضغط أو أنابيب من الفولاذ المقاوم للصدأ، مصنعة وفقًا لمعايير ASME VIII Div. 1. بالنسبة لجانب المبخر منخفض الضغط في نظام تعزيز ثاني أكسيد الكربون، يكون التصميم القياسي 4.0 ميجا باسكال كافيًا عادةً. كلاهما يقع ضمن نطاق الكود الحالي للمصنع.

س: كيف يتم عزل مبخر الغلاف والأنبوب، وهل يمكن إزالة العزل للصيانة؟

ج: يتم ربط رغوة البولي يوريثان ذات الخلايا المغلقة مقاس 50 مم التي يتم تطبيقها في المصنع (75 مم للخدمة تحت -20 درجة مئوية) بالهيكل الخارجي ويتم تشطيبها بسترة معززة بالألياف الزجاجية. يتم ترك كلا الأغطية الطرفية (صناديق المياه) غير معزولة أو مزودة بوسادات عازلة قابلة للإزالة، مما يسمح بالوصول إلى حزمة الأنابيب للتنظيف الميكانيكي أو فحص الأنبوب دون هدم العزل الرئيسي. يمكن إجراء توصيل الأنبوب أو استبدال الحزمة في الموقع دون استرداد مادة التبريد من جانب الغلاف إذا كانت الوحدة معزولة ومصرفة.

س: ما هي المهلة الزمنية وحزمة الوثائق التي يجب أن نتوقعها؟

ج: الوحدات القياسية (DN 200 – DN 800، الأنابيب النحاسية، كود GB 151): 4 – 6 أسابيع من الموافقة على الرسم. وحدات كبيرة أو مصنوعة من مواد خاصة (DN 1000+، تيتانيوم، ASME U-stamp، PED): 8 - 14 أسبوعًا. حزمة الوثائق القياسية: رسم الترتيب العام، ورقة البيانات الحرارية، تقارير اختبار المواد، خريطة اللحام، تقرير الاختبار الشعاعي، شهادة الاختبار الهيدروستاتيكي، فرك لوحة الاسم، وقائمة التعبئة. يتم تضمين شهادات فحص الطرف الثالث (TÜV، BV، CCS) عند تحديدها عند الطلب.
