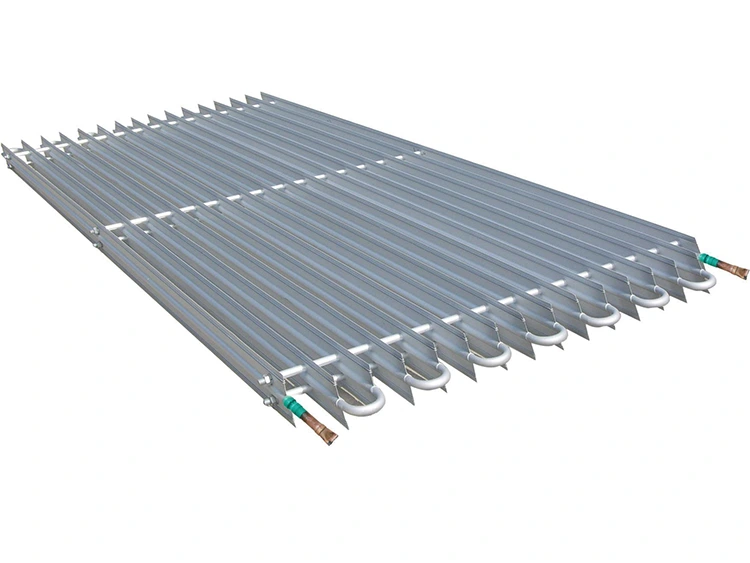

لفائف أنابيب الألومنيوم

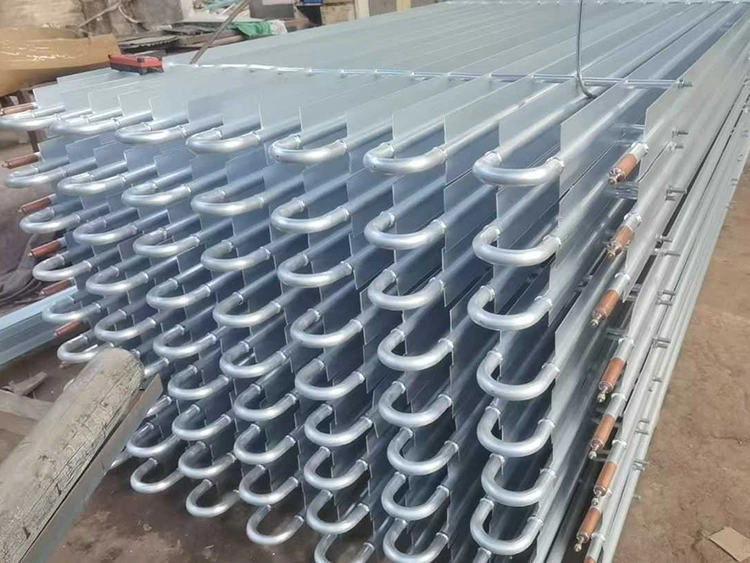

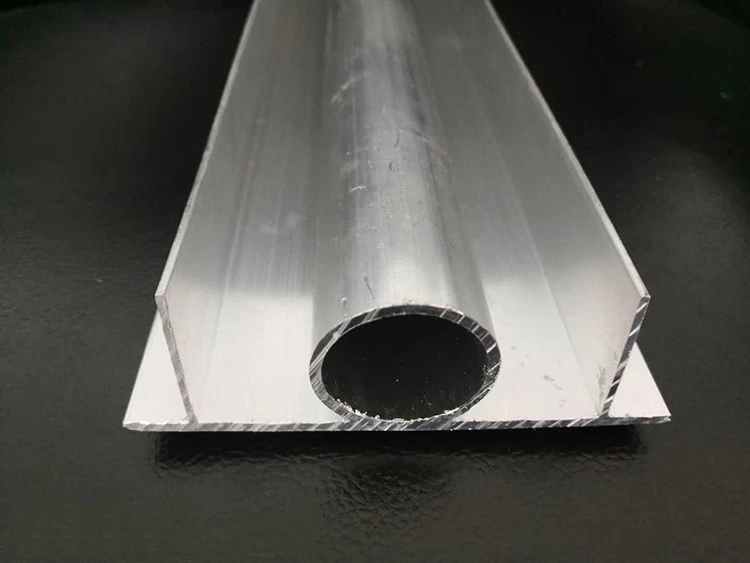

تستخدم كل وحدة من لفائف أنابيب الألومنيوم أنابيب ذات زعانف من سبائك الألومنيوم المبثوقة تتميز بهيكل "الزعنفة الخارجية/الخيط الداخلي". يتم ربط الزعانف وجسم الأنبوب بإحكام من خلال عملية قولبة بخطوة واحدة، مما يضمن رابطة معدنية دائمة بين الاثنين؛ وهذا يزيل بشكل فعال المقاومة الحرارية للتلامس بين الزعانف والأنبوب. قبل الشحن، تخضع كل وحدة لاختبارات ضغط صارمة باستخدام الهواء المضغوط. علاوة على ذلك، تأتي الوحدات بشكل قياسي مع نظام إزالة الجليد الكهربائي المتكامل وصينية التنقيط. تشتمل سوائل التبريد القابلة للتطبيق على: مركبات الكربون الهيدروفلورية (R404A، R507A، R134a، R448A، R449A) والأمونيا (R717).

القدرات الرئيسية

• الحمل الحراري الطبيعي بدون مروحة — دوران الهواء بتأثير المدخنة عبر قنوات زعانف متوازية؛ استهلاك طاقة المروحة صفر؛ لا يوجد زيادة في حرارة محرك المروحة.

• انخفاض تجفيف المنتج - تعمل سرعة الهواء المنخفضة والرطوبة النسبية العالية في مخزن التبريد على تقليل الفقد الجاف للمنتجات الغذائية المخزنة مقارنة بالمبخرات ذات الملف المروحي.

• تقلبات صغيرة في درجات الحرارة — درجة حرارة ثابتة لمخزن التبريد مع انخفاض سعة التدوير؛ تحسين جودة المنتج ومدة الصلاحية.

• تأثير التخزين البارد — تعمل الكتلة الحرارية لجسم المبخر المصنوع من الألومنيوم على تخزين الطاقة الباردة، مما يقلل من تردد بدء تشغيل الضاغط ويطيل عمر الضاغط.

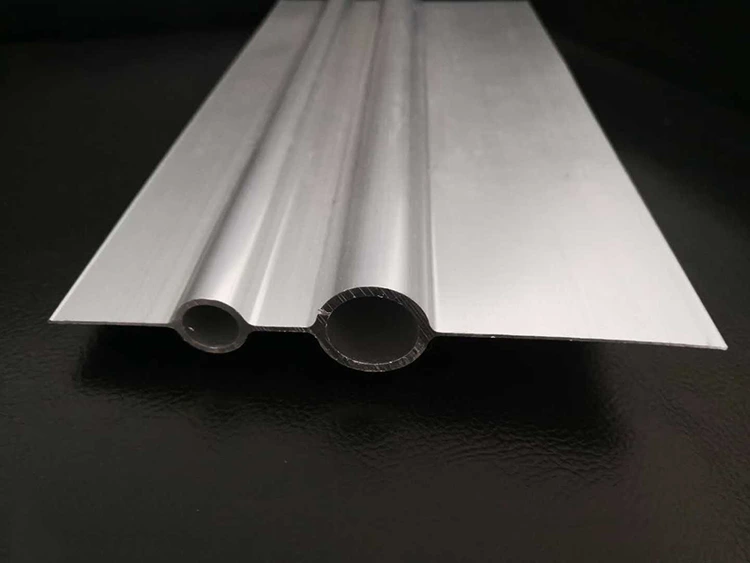

• هيكل الأنبوب ذو الزعانف الخارجية/الداخلية — ضغط مصبوب فردي؛ تعمل الزعانف الخارجية على زيادة نقل الحرارة إلى جانب الهواء؛ يقلل الخيط الداخلي من مقاومة طبقة التبريد وشحن مادة التبريد.

• تذويب كهربائي مع صينية التنقيط - عناصر سخان كهربائي مدمجة وصينية التجميع؛ تذويب تلقائي للصقيع على مدار الساعة أو على أساس المستشعر.

• متوافقة مع الأمونيا وHFC — مادة سبائك الألومنيوم متوافقة مع كل من غازات التبريد HFC وR717 (الأمونيا)؛ تم إنتاجه في الصين وفقًا لمعايير مواد النظافة الغذائية.

المعلمات التقنية

يتم تصنيع جميع ملفات أنابيب الألومنيوم واختبار الضغط في الصين. تتضمن وثائق المصنع ما يلي: شهادة اختبار تسرب الهواء المضغوط، وإعلان امتثال المواد (سبائك الألومنيوم من الدرجة الصحية الغذائية)، وتقرير فحص الأبعاد. كل وحدة يتم إرسالها من منشأة الإنتاج الصينية لدينا تحمل حزمة وثائق كاملة.

نطاق التطبيق

غرف التبريد ذات درجات الحرارة المتوسطة والمنخفضة | -5 درجة مئوية إلى -30 درجة مئوية

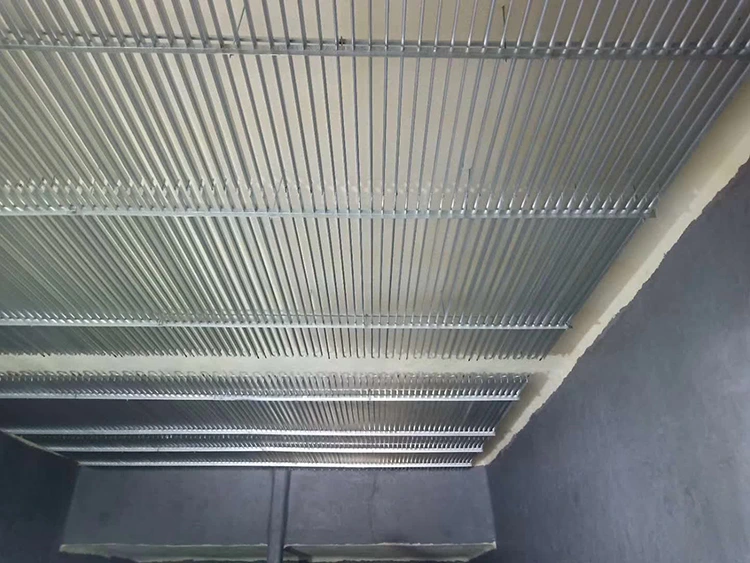

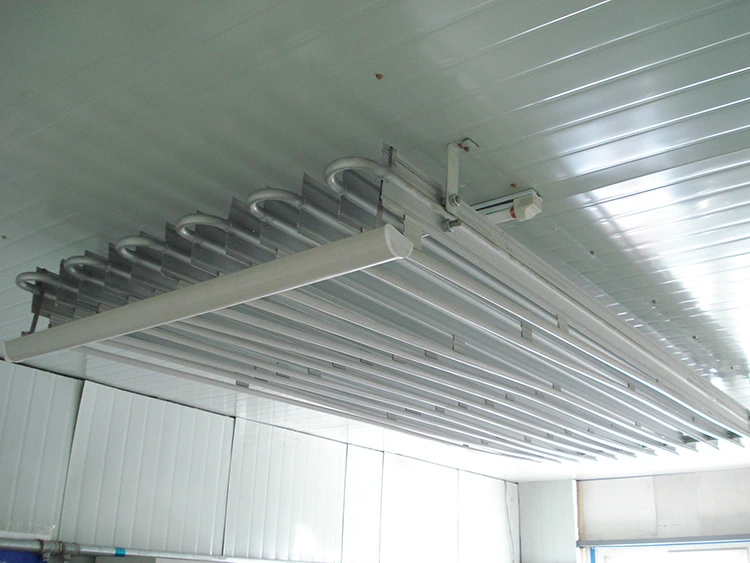

توفر ملفات أنابيب الألومنيوم Lynxcool من الصين تبخيرًا مثبتًا على السقف للحوم، والدواجن، والمأكولات البحرية، ومنتجات الألبان، والفواكه، والخضروات. يحافظ الحمل الحراري الطبيعي على نسبة رطوبة عالية، مما يقلل من الجفاف وفقدان الوزن، وهو أفضل من أنظمة ملفات المروحة.

التخزين البارد للأسماك والمنتجات المائية | -15 درجة مئوية إلى -25 درجة مئوية

الحفاظ على درجات حرارة منخفضة مستقرة ورطوبة عالية للأسماك والمأكولات البحرية. انخفاض سرعة الهواء يقلل من فقدان الرطوبة. الأمونيا متوافقة مع أنظمة R717.

مخازن التبريد الدوائية والطبية | +2 درجة مئوية إلى -20 درجة مئوية

درجة حرارة ورطوبة ثابتة للأدوية واللقاحات والمواد البيولوجية. سبائك الألومنيوم تلبي معايير النظافة من الدرجة الصيدلانية.

المنتجات الطازجة والتخزين البارد للبستنة | 0 درجة مئوية إلى -5 درجة مئوية

يحافظ التصميم بدون مروحة على نسبة رطوبة تزيد عن 90%، ويمنع ذبول وتجميد الفواكه والخضروات والزهور.

غرف التبريد الانفجاري والتبريد المسبق | -5 درجة مئوية إلى -15 درجة مئوية

تحتفظ الملفات المثبتة في السقف بالرطوبة، وتقلل من الجفاف، وتعمل بهدوء - وهي مثالية للمنتجات عالية القيمة.

لماذا الشراكة مع Lynxcool

1. أكثر من 20 عامًا من الخبرة

لقد قامت شركة Lynxcool بتصميم وتصنيع ملفات أنابيب الألومنيوم في الصين لأكثر من 20 عامًا. نحن نقوم بتوريد مقاولي غرف التبريد وتكامل الأنظمة والمستخدمين النهائيين في جميع أنحاء منطقة آسيا والمحيط الهادئ والشرق الأوسط وخارجها.

2. تصنيع الأنابيب ذات الزعانف المصبوبة بدقة

تم تشكيل الزعانف المصبوبة التي يتم التحكم فيها باستخدام الحاسب الآلي بشكل متكامل مع جدار الأنبوب.

يزيل فقدان نقل الحرارة من التوسع الميكانيكي.

يتم اختبار كل ملف بالضغط ويأتي مع شهادة تسرب صادرة عن المصنع.

3. التصميم الحراري ودعم التحجيم

حساب الحمل الحراري الكامل لمخزن التبريد والتحجيم الحراري.

قطر الأنبوب الأمثل، ودرجة الزعنفة، وتخطيط الدائرة لمساحة السقف.

تقديرات شحن غاز التبريد والرسومات التخطيطية المقدمة من مهندسينا المقيمين في الصين.

4. المواد الغذائية والنظافة

سبائك الألومنيوم مع المعالجة السطحية المؤكسدة أو الخاصة.

يفي بمعايير الاتصال الغذائي الصينية والدولية.

تنظيف الأنابيب الداخلية قبل التجميع؛ تم تضمين إعلان الامتثال.

5. توافق الأمونيا

متوافق تمامًا مع تبريد الأمونيا R717.

جميع التركيبات والوصلات المصنوعة من الألومنيوم؛ لا توجد مكونات النحاس.

مناسبة لتجهيز الأغذية الكبيرة ومرافق سلسلة التبريد.

6. أسعار تنافسية من الصين

ملفات عالية الجودة ومعتمدة في مجال الصحة الغذائية وبأسعار تنافسية.

وثائق المصنع الكاملة: شهادة اختبار التسرب، وإعلان المواد، ودليل التثبيت، ومخطط الأسلاك لإزالة الجليد.

فترات زمنية قصيرة لتكرار طلبات تصنيع المعدات الأصلية باستخدام أدوات الإنتاج التي تمت صيانتها.

الشهادات

•ISO 9001 — نظام إدارة الجودة، منشأة الإنتاج الصينية

• سبائك الألومنيوم المستخدمة في المواد الغذائية والنظافة — إعلان امتثال المواد لكل وحدة

• اختبار تسرب الهواء المضغوط في المصنع - تم اختباره بنسبة 100%؛ الشهادة الصادرة لكل وحدة

•GB/T 15912 — المعيار الوطني الصيني لأنابيب الألمنيوم وسبائك الألمنيوم ذات الزعانف

•متوافق مع GB 50072 — الكود الصيني لتصميم وحدات التخزين الباردة (أساس حساب Q = K·A·Δt)

•التكوينات المتوافقة مع CE / PED متاحة لتصدير السوق الأوروبية

• تتوفر تكوينات ذات تصنيف الأمونيا (R717) مع تركيبات مصنوعة بالكامل من الألومنيوم

قضية

• عشرات الآلاف من وحدات لفائف أنابيب الألومنيوم المنتجة في الصين والمثبتة عالميًا

• يتم توفيره لمقاولي متاجر التبريد، ومصانع تجهيز الأغذية، ومرافق مصايد الأسماك، وسلاسل تبريد الأدوية في جميع أنحاء منطقة آسيا والمحيط الهادئ والشرق الأوسط

• يتم تقديم أنظمة التبريد HFC والأمونيا

•98% التسليم في الوقت المحدد من منشأة الإنتاج لدينا في الصين

• الضمان القياسي: 24 شهرًا من تاريخ الإرسال ضد عيوب التصنيع

التعليمات

س1: ما هو تأثير المدخنة وما أهميته؟

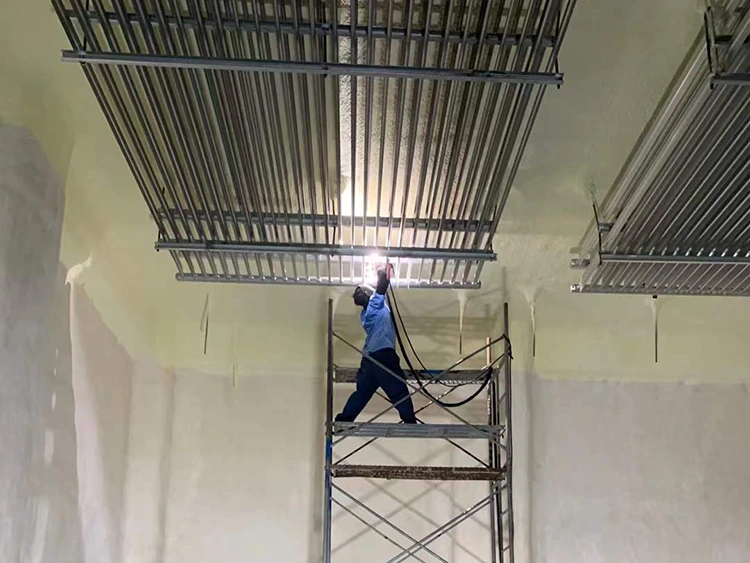

ج: تأثير المدخنة هو الحمل الحراري الطبيعي في مخزن تبريد لفائف أنابيب الألومنيوم. ينزل الهواء البارد من خلال قنوات الزعانف العمودية بينما يرتفع الهواء الدافئ، مما يتيح نقل الحرارة بكفاءة بدون مراوح. التثبيت الصحيح - خلوص السقف 150-200 مم والتعليق المستوي - يضمن الدورة الطبيعية المستمرة.

س2: كيف أحسب مساحة انتقال الحرارة المطلوبة؟

ج: استخدم الصيغة A = Q / (K · Δt)، حيث K = 9–10 واط/م² درجة مئوية وΔt ≈ 10 درجة مئوية. ثم حدد قطر الأنبوب ونوع الزعنفة:

φ25 2-زعانف = 0.29 م²/م

φ32 2-زعانف = 0.34 م²/م

φ32 3 زعانف = 0.495 م²/م

يمكن لمهندسينا المقيمين في الصين إجراء حسابات كاملة لمشروعك.

س 3: لماذا يتم تحديد طول الأنبوب أحادي المرور؟

ج: الطول الزائد يزيد من انخفاض الضغط، مما يقلل من قدرة التبريد. الحدود: φ25 = 80 م، φ32 = 100 م. بالنسبة للمتاجر الكبيرة، استخدم عدة تمريرات متوازية أقصر مع فروع موزع سائل فنتوري.

س 4: هل يمكن استخدام ملفات أنابيب الألومنيوم مع الأمونيا (R717)؟

ج: نعم. الألومنيوم متوافق تمامًا مع الأمونيا. تنتج Lynxcool ملفات ذات تصنيف الأمونيا في الصين مع تركيبات مصنوعة بالكامل من الألومنيوم واختبار الضغط الكامل. لا ينبغي استخدام النحاس.

س5: متى وكيف يجب أن أقوم بإذابة الجليد؟

ج: المحفزات الموصى بها: الصقيع الريشي ≥10 مم أو الجليد الصلب ≥5 مم. عادة 2-4 دورات كل 24 ساعة، باستخدام السخانات الكهربائية. ينتهي تذويب الجليد عن طريق مستشعر درجة حرارة السطح أو الموقت. يمكن إزالة الجليد يدويًا في الظروف غير العادية.

س6: ما هو موزع سائل الفنتوري؟

ج: يوجد جهاز فوهة عند كل مدخل فرعي يضمن التوزيع المتساوي لغاز التبريد باستخدام تأثير فنتوري. يمنع غمر الأنابيب أو تجويعها، مما يحسن كفاءة المبخر ويمنع المطرقة السائلة.

س 7: كيف يمكن مقارنة ملف أنبوب الألومنيوم بالمبخر ذو الملف المروحي؟

ج: تعمل ملفات المروحة على خفض درجة الحرارة بشكل أسرع وتوفير مساحة السقف. تستخدم ملفات أنابيب الألومنيوم طاقة مروحة صفرية، وتحافظ على نسبة رطوبة أعلى (90-95% مقابل 75-85%)، وتقلل من فقدان جفاف المنتج، وتثبت درجة الحرارة. مثالي لتطبيقات الأغذية والأدوية والرطوبة العالية.
