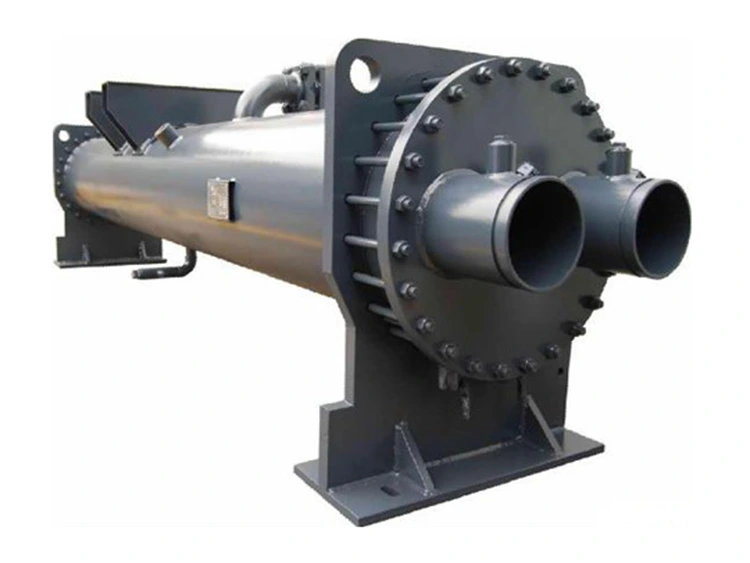

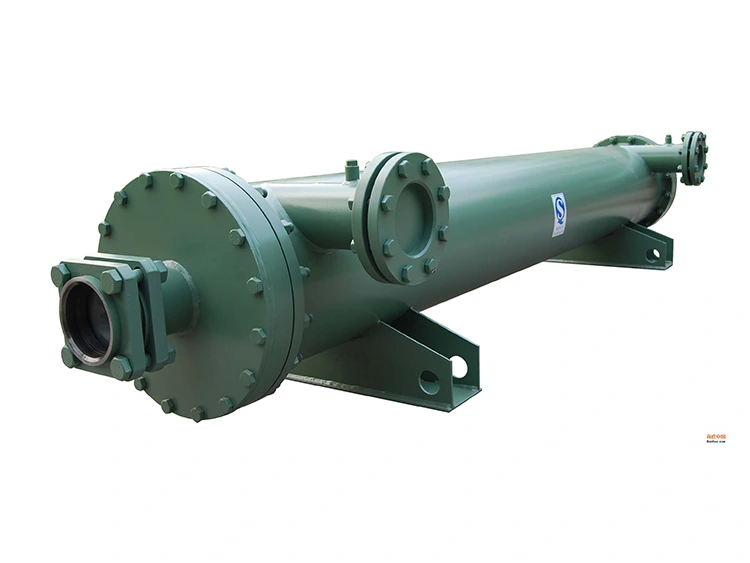

مكثف مبرد بالماء

المعلمة

القيمة / المدى

قدرة رفض الحرارة

5 كيلوواط - 5000 كيلوواط (وحدة واحدة)

أنواع البناء

غلاف وأنبوب / لوحة ملحومة / أنبوب مزدوج (أنبوب داخل أنبوب)

ضغط تصميم جانب المبرد

16 بار / 25 بار / 42 بار (خيار ثاني أكسيد الكربون) - حسب المواصفات

ضغط تصميم جانب الماء

10 بار قياسي؛ خيار 16 بار

نطاق درجة حرارة التكثيف

+25 درجة مئوية إلى +55 درجة مئوية

درجة حرارة مدخل مياه التبريد

+15 درجة مئوية إلى +35 درجة مئوية (حسب التصميم)

معدل تدفق مياه التبريد

0.17 - 0.25 لتر/ثانية لكل كيلووات من طرد الحرارة (نموذجي)

انخفاض الضغط من جانب الماء

20 - 80 كيلو باسكال (حسب التصميم)

توافق المبردات

R134a، R404A، R507A، R448A، R449A، R22، R717، ثاني أكسيد الكربون، زيت الوقود الثقيل

مادة الغلاف (القشرة والأنبوب)

الفولاذ الكربوني (SA-516 Gr.70) أو الفولاذ المقاوم للصدأ 316L

مادة الأنبوب

النحاس، النحاس والنيكل 90/10، أو الفولاذ المقاوم للصدأ 316L

تحسين سطح الأنبوب

معيار معزز داخليًا (مسدس أو مموج).

مادة اللوحة (لوحة ملحومة)

الفولاذ المقاوم للصدأ 316L؛ لحام النحاس أو النيكل

مادة الغطاء النهائي

الكربون الصلب، الحديد الزهر، أو الفولاذ المقاوم للصدأ

معيار اختبار الضغط

ASME VIII Div.1 / EN 13445 / GB 150 — حسب المواصفات

عامل تلوث الجانب المائي

وفقًا لمعايير TEMA؛ معززة لسوء نوعية المياه عند الطلب

نوع اتصال المبرد

كعب ملحومة / ذات حواف / نحاس ODS - حسب المواصفات

نوع توصيل المياه

وصلات ذات حواف (ANSI 150 أو PN16) أو محززة

المعالجة السطحية

طلاء إيبوكسي (قياسي)؛ خيار المجلفن بالغمس الساخن

نطاق الوزن (نموذجي)

15 كجم - 2500 كجم (حسب الطراز)

نموذج

نقل الحرارة (كيلوواط)

سعر حراري

حجم الفتحة

أ(ز)

ب (ز)

ج (المركز)

د (RC)

البريد (φ)

و (رك)

الوشق-WN3A

10.6

9116

1

1

16

1/4

12

1/8

الوشق-WN5A

17.6

15136

1-12

1-1/2

16

1/4

12

1/4

الوشق-WN8A

28.1

24166

1-1/2

1-1/2

19

1/4

16

1/4

الوشق-WN10A

35.5

30530

1-12

1-1/2

22

3/8

16

1/4

الوشق-WN12A

42.2

36292

1-12

1-1/2

22

3/8

16

1/4

الوشق-WN15A

52.8

45408

2

2

28

3/8

19

1/4

الوشق-WN20A

70.3

60458

2

2

35

3/8

22

1/4

الوشق-WN25A

87.9

75594

2

2

35

3/8

22

1/4

الوشق-WN30A

105.5

90730

2

2

42

3/8

28

1/4

الوشق-WN35A

123.1

105866

2-1/2

2-1/2

42

3/8

28

1/4

الوشق-WN40A

140.7

121002

2-1/2

2-1/2

42

3/8

28

1/4

الوشق-WN45A

158.3

136138

2-1/2

2-1/2

42

3/8

28

1/4

الوشق-WN50A

175.9

151274

2-1/2

2-1/2

42

3/8

28

1/4

الوشق-WN55A

193.4

166324

2-1/2

2-1/2

42

3/8

28

1/4

الوشق-WN6OA

211

181460

3

3

54

3/8

28

1/4

نموذج

البعد المخطط (مم)

A

B

C

D

E

F

G

H

I

J

الوشق-WN3A

127

400

635

715

80

80

130

100

180

114

الوشق-WN5A

159

400

635

715

80

80

150

120

220

130

الوشق-WN8A

159

500

880

960

100

100

150

120

220

130

الوشق-WN10A

159

600

1070

1150

100

100

150

120

220

130

الوشق-WN12A

159

600

1070

1150

100

100

150

120

220

130

الوشق-WN15A

219

700

1270

1355

100

100

180

150

250

160

الوشق-WN20A

219

700

1270

1355

100

100

180

150

250

160

الوشق-WN25A

219

800

1556

1641

120

120

180

150

250

160

الوشق-WN30A

273

800

1556

1646

120

120

200

150

300

187

الوشق-WN35A

273

800

1556

1646

120

120

200

150

300

187

الوشق-WN40A

273

1000

1778

186 ب

120

120

200

150

300

187

الوشق-WN45A

273

1000

1778

1868

120

120

200

150

300

187

الوشق-WN50A

273

1200

2032

2122

120

120

200

150

300

187

الوشق-WN55A

273

1200

2032

2122

120

120

200

150

300

187

الوشق-WN60A

273

1400

2332

2422

120

120

200

150

300

187
