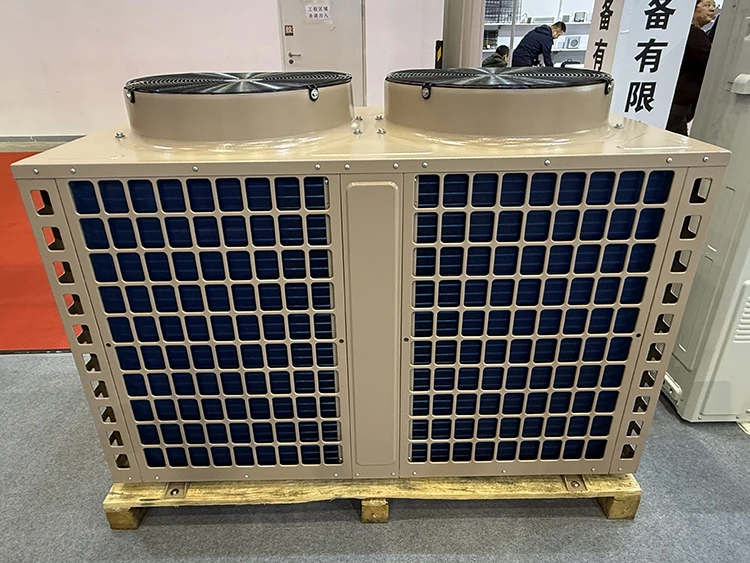

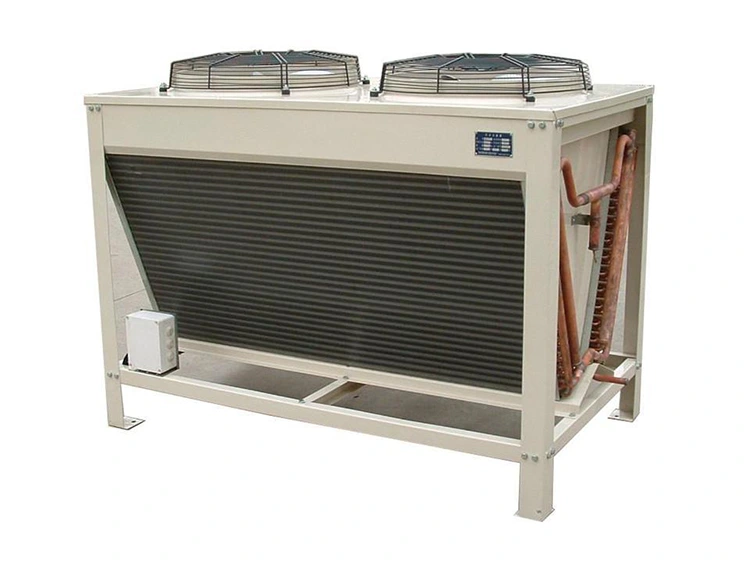

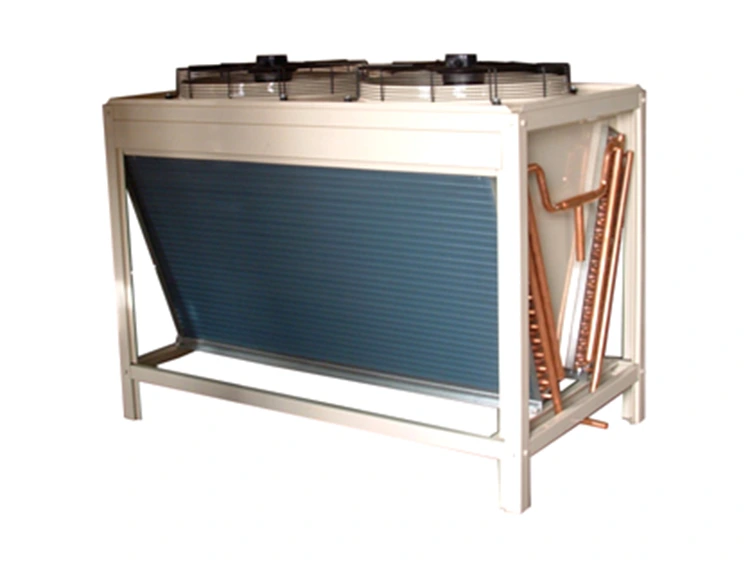

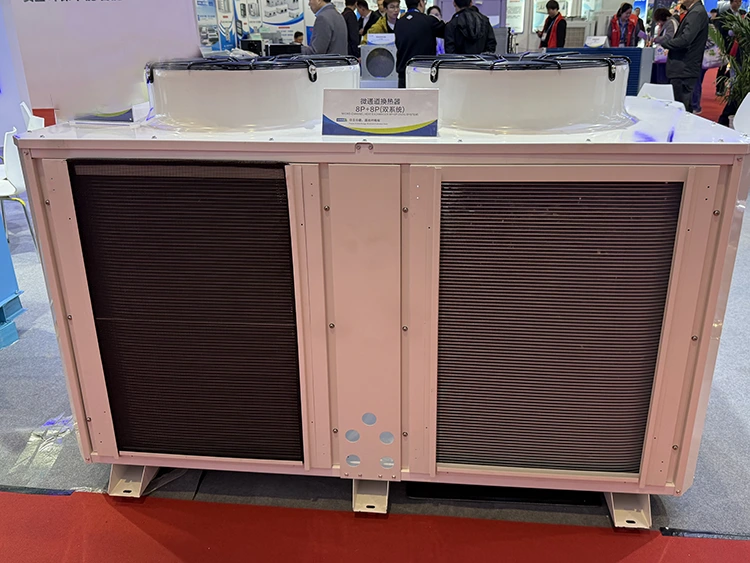

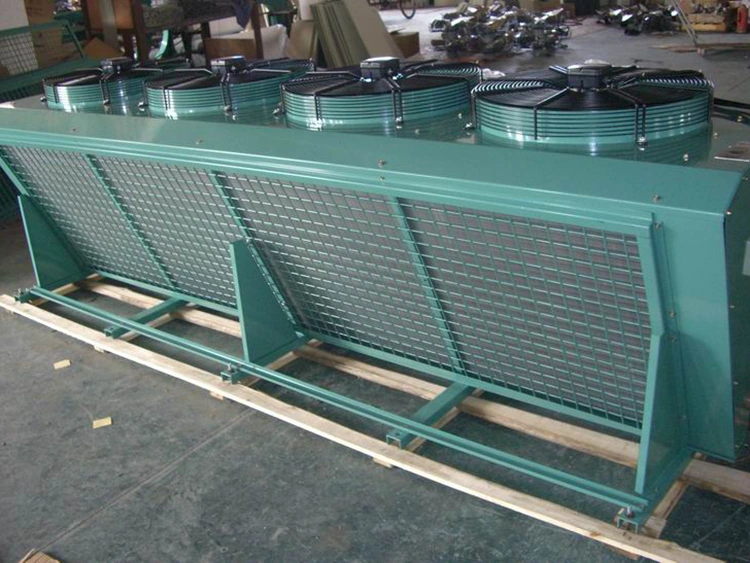

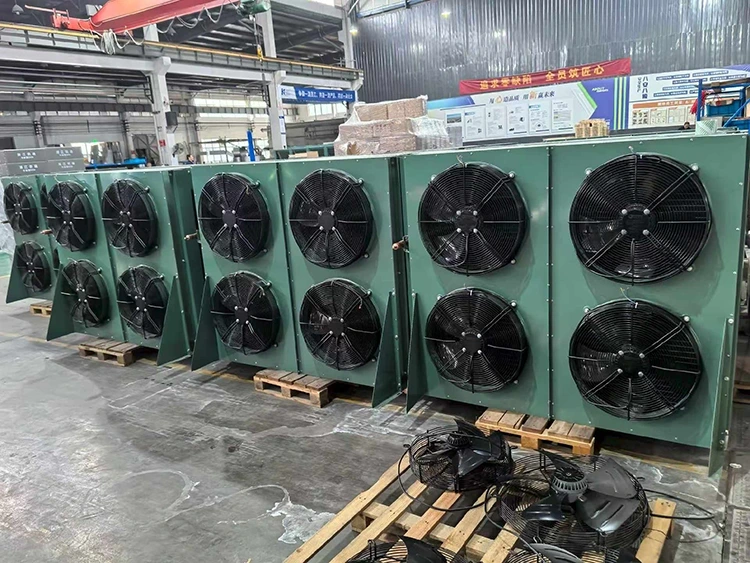

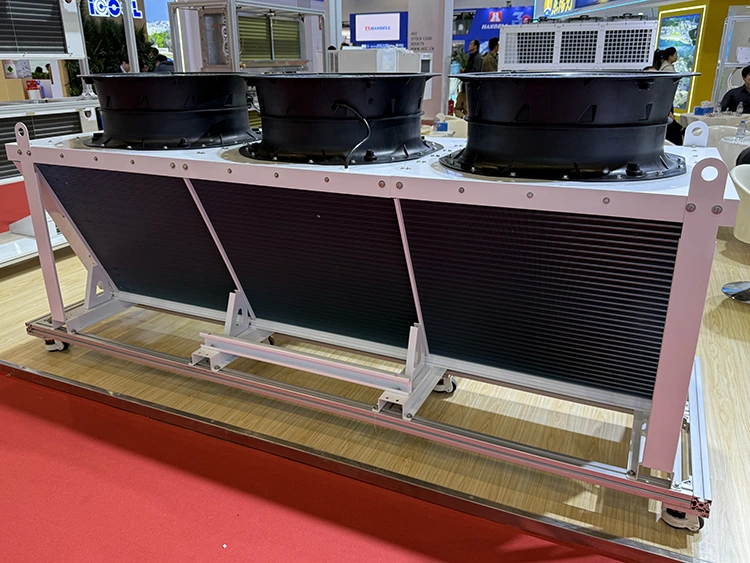

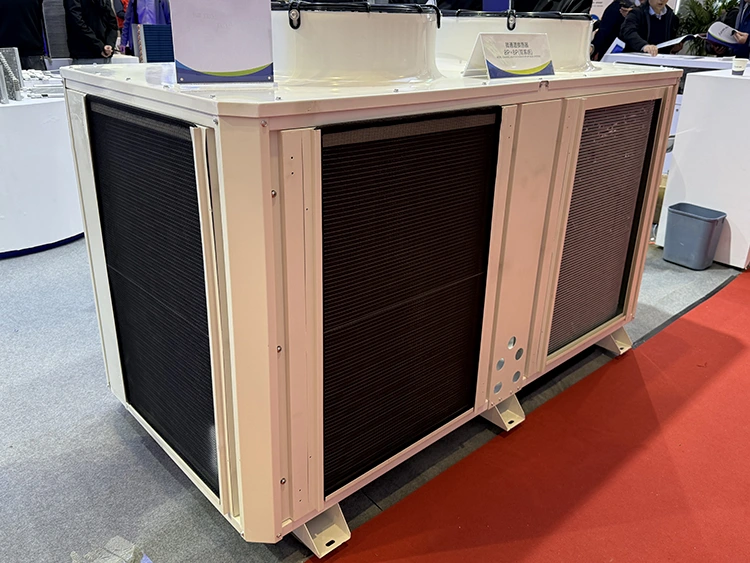

مكثف تبريد الهواء
يوفر مكثف Lynxcool المبرد بالهواء، والذي تم إنتاجه في الصين، كفاءة عالية في رفض الحرارة بدون إمداد بالمياه. مثالي للتخزين البارد التجاري، أو تبريد السوبر ماركت، أو تبريد العمليات الصناعية، فهو يتميز بملفات ذات زعانف من الألومنيوم، وتكوينات أفقية على شكل حرف V أو مسطحة، ومراوح عاكسة EC، وتوافق مع المبردات المتعددة. موثوقة، ومنخفضة الصيانة، ويتم تصديرها عالميًا، ومثالية لعمليات الشراء بالجملة وتكامل الأنظمة.
يتم إنتاج مكثف Lynxcool في الصين ويتم تصديره عالميًا، ويتوفر في تكوينات مكثف على شكل V وإطار A وأفقي مسطح ومكثف عن بعد ليناسب كل أشكال التركيب الهندسية. يستخدم بناء الملف زعانف من الألومنيوم مرتبطة ميكانيكيًا بأنابيب النحاس أو الألومنيوم، مع دائرة أنبوبية ومجموعة مراوح مصممة لتتناسب مع واجب التكثيف المحدد، وغاز التبريد، ونطاق درجة الحرارة المحيطة.
ما هي مميزات هذا المنتج؟
بناء الملف وهندسة الزعانف: زعانف الألومنيوم مرتبطة بأنابيب النحاس/الألومنيوم؛ أنواع متعددة من الزعانف (مسطحة، ذات فتحات تهوية، ومموجة) ومسافات تتراوح بين 1.0-3.5 مم مصممة للاستخدام. تم اختبار التسرب باستخدام النيتروجين الجاف عند ضغط تصميمي 1.5×.

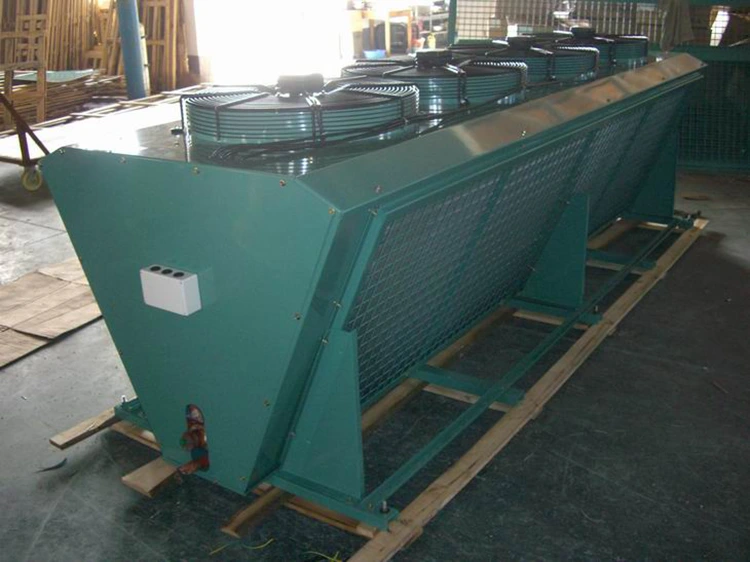

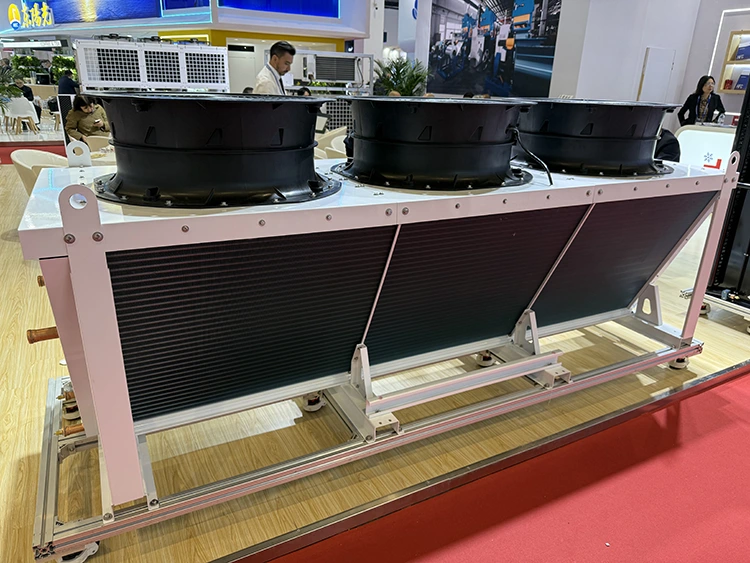

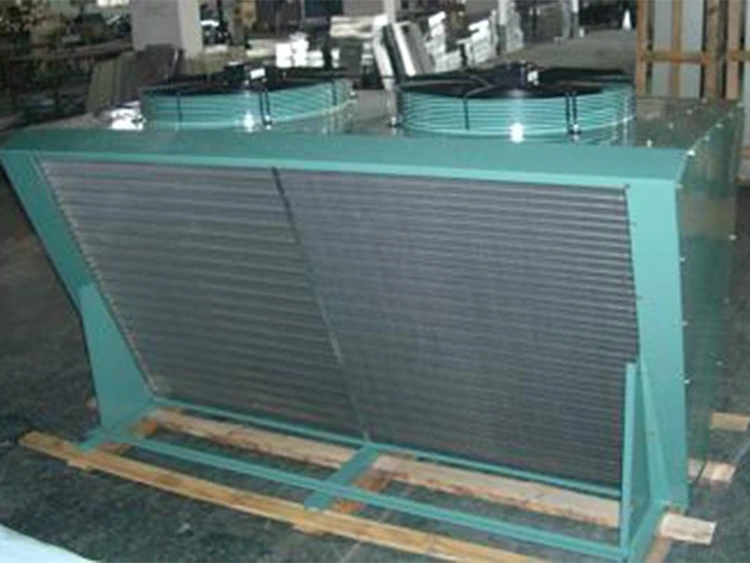

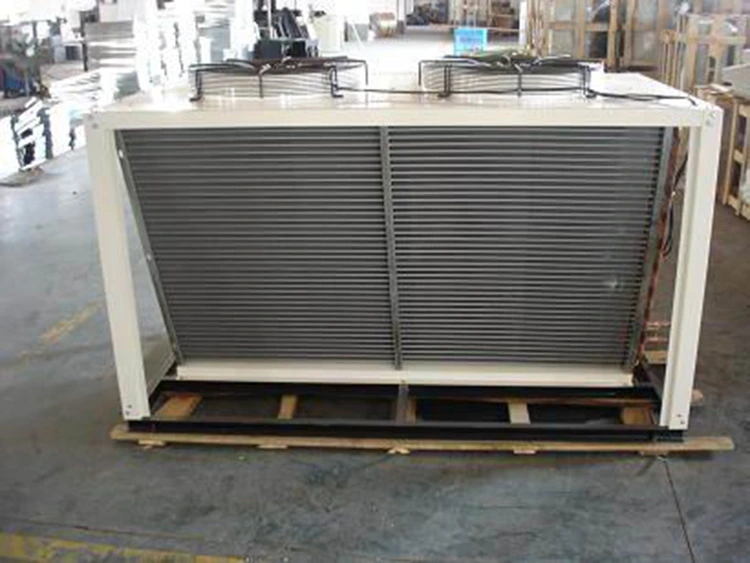

التكوينات: يعمل الشكل V (الإطار A) على زيادة مساحة الملف إلى أقصى حد، وأفقي مسطح مناسب للوحدات المعبأة على السطح، والنماذج البعيدة للتركيب على الفناء أو السقف.
المروحة والتحكم: مراوح محورية أو عاكسة EC بمعيار IP54، IP65 اختياري. تعمل مراوح EC على تقليل استهلاك الطاقة بنسبة 12-15% عند التحميل الجزئي، وتحسين COP بنسبة 8-15%.
الحماية من التآكل: طلاء قياسي من الإيبوكسي ذو الزعانف الذهبية أو طلاء البولي يوريثين للبيئات الساحلية أو الصناعية أو الزراعية.
خيارات البيئة المحيطة العالية ومنخفضة الضوضاء: مُصنفة حتى +55 درجة مئوية؛ يتضمن التصميم منخفض الضوضاء مراوح EC ذات قطر كبير ومنخفضة السرعة وحواجز صوتية ومساحة ملف متزايدة.
توافق المبردات: R134a، R404A، R507A، R448A، R449A، R410A، R22، CO₂ الضغط العالي. مناسبة للأنظمة التجارية والصناعية والسوبر ماركت وأنظمة ثاني أكسيد الكربون.
المعلمات التقنية
|
المعلمة |
القيمة / المدى |
|
قدرة رفض الحرارة |
2 كيلووات - 2000 كيلووات (وحدة واحدة) |
|
نطاق درجة حرارة التكثيف |
+25 درجة مئوية إلى +60 درجة مئوية |
|
درجة حرارة التصميم المحيطة |
ما يصل إلى +43 درجة مئوية قياسي؛ +55 درجة مئوية خيار البيئة المحيطة العالية |
|
ضغط تصميم جانب المبرد |
28 بار / 42 بار (خيار الضغط العالي لثاني أكسيد الكربون) |
|
أنواع التكوين |
شكل V (إطار A) / أفقي مسطح / جهاز تحكم عن بعد / مثبت على السقف |
|
بناء لفائف |
زعانف الألومنيوم على أنابيب النحاس (قياسية)؛ خيار الألومنيوم بالكامل |
|
نوع الزعنفة |
مسطحة / ذات فتحات تهوية / متموجة - حسب الخدمة وسرعة الهواء |
|
تباعد الزعانف |
1.0 - 3.5 ملم (حسب التطبيق) |
|
قطر الأنبوب |
7 ملم / 9.52 ملم / 12.7 ملم – حسب تصميم الدائرة |
|
خيار طلاء الملف |
طلاء إيبوكسي أو بولي يوريثين أو طلاء مضاد للتآكل ذو زعانف ذهبية |
|
نوع المروحة |
المروحة المحورية (قياسية)؛ خيار العاكس EC |
|
حماية محرك المروحة |
معيار IP54؛ خيار IP65 |
|
التحكم في سرعة المروحة |
سرعة ثابتة / عاكس EC متغير السرعة / مفتاح الضغط |
|
المبردات المدعومة |
R134a / R404A / R507A / R448A / R449A / R410A / R22 / ثاني أكسيد الكربون |
|
مادة الإطار |
الصلب المجلفن بالغمس الساخن أو الفولاذ الطري المطلي بالمسحوق |
|
نطاق التشغيل المحيطي |
-10 درجة مئوية إلى +55 درجة مئوية (حسب الطراز) |
|
مستوى الضوضاء |
≥ 55–72 ديسيبل (A) عند 1 متر (يعتمد عدد المروحة والسرعة) |
|
نوع الاتصال |
بذرة نحاسية ODS ملحومة أو شعلة SAE / ذات حواف للوحدات الكبيرة |
|
اختبار تسرب الملف |
النيتروجين الجاف عند ضغط تصميمي 1.5×؛ تم إصدار شهادة المصنع |
|
أبعاد الوحدة (100 كيلوواط نموذجي) |
2000 × 800 × 1400 ملم (الطول × العرض × الارتفاع) |
|
تباعد الزعانف: 2.2 ملم |
||||||||||
|
نوع النموذج |
C1-010 |
C1-011 |
C1-012 |
C1-017 |
C1-020 |
C1-023 |
C1-025 |
|||
|
قدرة التبادل الحراري |
R404A |
△ |
كيلوواط |
9.59 |
11.03 |
12.32 |
17.14 |
20.03 |
23.11 |
25.38 |
|
Y |
15.47 |
17.99 |
20.65 |
22.66 |
||||||
|
R22 |
D |
9.34 |
10.65 |
11.70 |
16.89 |
19.58 |
22.15 |
24.87 |
||
|
Y |
15.19 |
17.51 |
19.72 |
22.12 |
||||||
|
تدفق الهواء معدل النفخ |
△ |
م³/ساعة |
2692 |
2539 |
2292 |
5717.00 |
5330.00 |
4718.00 |
7701.00 |
|
|
Y |
4874.00 |
4635.00 |
4220.00 |
6513.00 |
||||||
|
محرك المروحة محرك كهربائي للمروحة |
△ |
مرحلة |
1 |
1 |
1 |
3 |
3 |
3 |
3 |
|
|
Y |
||||||||||
|
△ |
w |
175 |
175 |
175 |
540.00 |
540.00 |
540.00 |
790.00 |
||
|
Y |
380.00 |
380.00 |
380.00 |
490.00 |
||||||
|
△ |
A |
0.77 |
0.77 |
0.77 |
1.05 |
1.05 |
1.05 |
1.45 |
||
|
Y |
0.68 |
0.68 |
0.68 |
0.89 |
||||||
|
مروحة كهربائية |
رقم xφ |
1x1x350 |
1x1x350 |
1x1x350 |
1x1x450 |
1x1x450 |
1x1x450 |
1x1x500 |
||
|
مستوى ضغط الصوت الضوضاء |
△ |
ديسيبل (أ) 10 م |
31 |
31 |
31 |
43.00 |
43.00 |
43.00 |
49.00 |
|
|
Y |
38.00 |
38.00 |
38.00 |
43.00 |
||||||
|

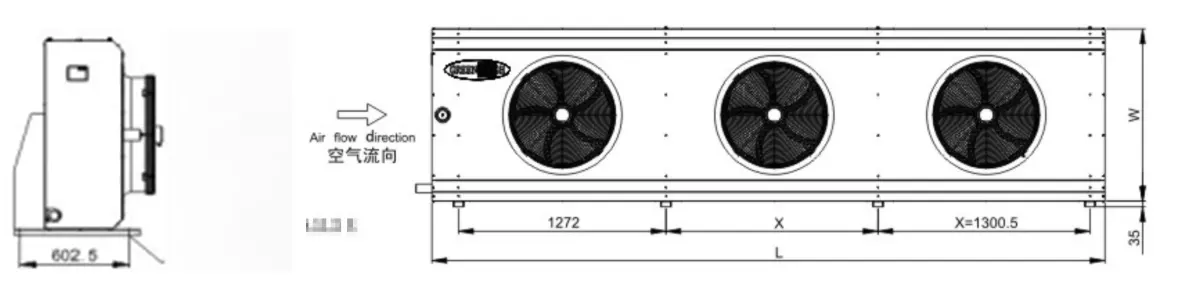

البعد الأبعاد الخارجية |
L |
مم |
878 |
878 |
878 |
1028 |
1028 |
1028 |
1228 |
|
|
w |
مم |
522 |
522 |
522 |
625 |
625 |
625 |
828 |
||
|
H |
مم |
752 |
752 |
752 |
796 |
796 |
796 |
876 |
||
|
وزن المنتج (فارغ) الوزن |
كجم |
32 |
35 |
40 |
46 |
50 |
56 |
63 |
||
|
مدخلφ |
مم |
15.88 |
15.88 |
15.88 |
22.22 |
22.22 |
22.22 |
22.22 |
||
|
قطر المخرج |
مم |
15.88 |
15.88 |
15.88 |
15.88 |
19.05 |
19.05 |
22.22 |
||
ملاحظة: تم تصميم منتجاتنا القياسية للوضع الأفقي. بالنسبة للتكوينات الرأسية، يرجى إلحاق (H) بتسمية النموذج، على سبيل المثال، C1-010 (H).
ملاحظة: معيار Greenhalgh C1 هو تفريغ حقيقي للهواء، بالنسبة لتفريغ الهواء الأفقي، يرجى إضافة (H) في التسمية، على سبيل المثال: C1-010(H).
|
تباعد الزعانف: 2.2 ملم |
||||||||||
|
نوع النموذج |
C1-029 |
C1-035 |
C1-049 |
C1-059 |
C1-070 |
C1-095 |
C1-114 |
|||
|
قدرة التبادل الحراري |
R404A |
△ |
كيلوواط |
29.44 |
34.67 |
49.02 |
58.62 |
70.09 |
94.96 |
113.94 |
|
Y |
26.13 |
30.76 |
38.31 |
44.53 |
50.53 |
74.69 |
87.13 |
|||
|
R22 |
△ |
28.71 |
33.14 |
48.52 |
57.60 |
67.53 |
94.46 |
112.48 |
||
|
Y |
25.36 |
29.35 |
37.58 |
43.29 |
48.18 |
73.55 |
85.01 |
|||
|
تدفق الهواء معدل النفخ |
△ |
م³/ساعة |
7407.00 |
6838.00 |
17809 |
16944 |
15434 |
35620 |
33891 |
|
|
Y |
6386.00 |
6105.00 |
11549 |
11086 |
10093 |
23081 |
22157 |
|||
|
محرك المروحة محرك كهربائي للمروحة |
△ |
مرحلة |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
|
|
Y |
||||||||||
|
△ |
w |
790.00 |
790.00 |
2600 |
2600 |
2600 |
5200 |
5200 |
||
|
Y |
490.00 |
490.00 |
1600 |
1600 |
1600 |
3200 |
3200 |
|||
|
△ |
A |
1.45 |
1.45 |
4.80 |
4.80 |
4.80 |
9.60 |
9.60 |
||
|
Y |
0.89 |
0.89 |
2.70 |
2.70 |
2.70 |
5.40 |
5.40 |
|||
|
مروحة كهربائية |
رقم xφ |
1x1x500 |
1x1x500 |
1x1x630 |
1x1x630 |
1x1x630 |
2×1×630 |
2x1x630 |
||
|
مستوى ضغط الصوت ضوضاء |
△ Y |
ديسيبل (أ) 10 م |
49.00 |
49.00 |
59 |
59 |
59 |
61 |
61 |
|
|
43.00 |
43.00 |
52 |
52 |
52 |
54 |
54 |
||||
|
البعد الأبعاد الخارجية |
L |
مم |
1228 |
1228 |
1528 |
1528 |
1528 |
2828 |
2828 |
|
|
w |
مم |
828 |
828 |
1032 |
1032 |
1032 |
1032 |
1032 |
||
|
H |
مم |
876 |
876 |
920 |
920 |
920 |
920 |
920 |
||
|
وزن المنتج (فارغ) الوزن |
كجم |
69 |
76 |
110 |
115 |
130 |
198 |
218 |
||
|
مدخلφ |
مم |
28.57 |
28.57 |
34.92 |
34.92 |
41.28 |
41.28 |
53.90 |
||
|
قطر المخرج |
مم |
22.22 |
22.22 |
28.57 |
28.57 |
34.92 |
34.92 |
41.28 |
||
ملاحظة: تم تصميم منتجاتنا القياسية للوضع الأفقي. بالنسبة للتكوينات الرأسية، يرجى إلحاق (H) بتسمية النموذج، على سبيل المثال، C1-010 (H).
ملاحظة: معيار Greenhalgh C1 هو تفريغ الهواء الحقيقي، بالنسبة لتفريغ الهواء الأفقي يرجى إضافة (H) في التسمية، على سبيل المثال: C1-010(H).
نطاق التطبيق
أنظمة التبريد التجارية والصناعية | أي المبرد
· مثالي للتخزين البارد، وتجهيز الأغذية، والتبريد الصناعي حيث لا يتوفر تبريد المياه.
· تتصل المكثفات البعيدة المثبتة على السطح أو في الفناء بسهولة بالضواغط.
· ملفات على شكل حرف V توفر المساحة وتعزز السعة؛ تناسب النماذج الأفقية المسطحة الوحدات المعبأة على السطح.
وحدات التكثيف ومعدات التبريد المعبأة | مركبات الكربون الهيدروفلورية / زيت الوقود الثقيل
· المكثفات الجاهزة لتصنيع المعدات الأصلية والمتوافقة مع الضواغط وغازات التبريد.
· تخطيطات الملفات القابلة للتخصيص، وترتيبات المروحة، وتصميمات الإطارات لتناسب أجهزتك بشكل مثالي.
تبريد سوبر ماركت | R404A / R448A / R449A
· مكثفات عن بعد مثبتة على السطح لأنظمة السوبر ماركت المركزية.
· مراوح عاكسة EC الاختيارية تقلل من استهلاك الطاقة بنسبة 15-25%.
أنظمة ثاني أكسيد الكربون عبر الحرجة والمتتالية | R744
· المكثفات ومبردات الغاز الحاصلة على ثاني أكسيد الكربون للأنظمة الحرجة (> 130 بار) والأنظمة المتتالية (<50 بار).
· المواد والوصلات المصممة خصيصًا لخدمة ثاني أكسيد الكربون.
أنظمة تبريد العمليات والتدفئة والتهوية وتكييف الهواء والمضخات الحرارية | R134a / R410A / زيت الوقود الثقيل
· يستخدم في المبردات، والمضخات الحرارية، ووحدات التكييف الدقيقة، وتبريد العمليات الصناعية.
· ملفات بزعانف عالية الكفاءة للمساحات الصغيرة.
· خيارات منخفضة الضوضاء مناسبة للفنادق والمستشفيات والمباني السكنية.
لماذا الشراكة مع Lynxcool
لقد قمنا بتصميم وتصنيع المكثفات المبردة بالهواء في الصين لأكثر من 20 عامًا، وقمنا بتسليم أكثر من 10000 وحدة في جميع أنحاء العالم.
1. تصنيع الملف بالكامل داخل الشركة
نحن نصنع كل ملف بأنفسنا — بدءًا من ضغط الزعانف وثني الأنابيب وحتى اختبار التسرب والتجميع النهائي. وهذا يعني أننا نتحكم في الجودة في كل خطوة، ويمكننا تصنيع ملفات مخصصة بأنماط غير قياسية، أو درجات زعانف، أو رؤوس - دون الحاجة إلى موردين خارجيين.
2. هندسة التطبيقات المتخصصة
إن اختيار المكثف المناسب هو أكثر من مجرد اختيار نموذج من الكتالوج. نحن نحدد حجم كل ملف وفقًا لظروف التشغيل الخاصة بك، مع الأخذ في الاعتبار نوع مادة التبريد ودرجة الحرارة وتدفق الهواء وحدود الضوضاء. ستحصل على تقارير اختيار مفصلة ورسومات وبيانات صوتية مع كل طلب.
3. حجم العرض OEM مع الاتساق
نحن نزود مصنعي المعدات الأصلية على مستوى العالم بمكثفات موثوقة. سوف تحصل على:
أسعار تنافسية من الصين
أداء متسق عبر عمليات الإنتاج
فترات زمنية قصيرة
جدولة تسليم مرنة
يتم اختبار كل وحدة أولى بشكل كامل فيما يتعلق بالأبعاد والتسريبات والأداء قبل إنتاج السلسلة.
4. مجموعة واسعة من المنتجات
بدءًا من الوحدات الصغيرة بقدرة 2 كيلووات وحتى المكثفات البعيدة الضخمة بقدرة 2000 كيلووات، فإننا نغطي كل شيء - على شكل حرف V، ومسطح، وعن بعد، وذو تصنيف ثاني أكسيد الكربون. إن الشراكة معنا تعني أنه يمكنك توحيد المعايير مع مورد واحد، مما يبسط عملية الشراء والخدمة.
5. أسعار تنافسية
توفر مكثفاتنا المصنوعة في الصين تكلفة تتراوح بين 20 إلى 35% مقارنة بالوحدات الأوروبية المكافئة. بالنسبة لمصنعي المعدات الأصلية الذين ينتجون كميات كبيرة، فإن هذا يعطي ميزة حقيقية في الهوامش والقدرة التنافسية في السوق.
التعليمات
س: ما الفرق بين المكثف على شكل حرف V والمكثف الأفقي المسطح؟
ج: تحتوي المكثفات ذات الشكل V (الإطار A) على لوحتين ملفوفتين بزاوية، مما يوفر المزيد من التبريد في مساحة أصغر - وهو مثالي للأنظمة الكبيرة أو البعيدة. تعتبر المكثفات الأفقية المسطحة أبسط وأرخص، وهي مثالية لوحدات الأسطح الصغيرة والمتوسطة. نحن نصنع كلاهما في الصين ويمكننا تقديم المشورة بشأن الخيار الأفضل لمشروعك.
س: كيف تقلل مراوح العاكس EC من استهلاك الطاقة؟
ج: تقوم مراوح EC بضبط السرعة بناءً على ضغط التكثيف. تستخدم المراوح الأبطأ طاقة أقل بكثير وتقلل من حمل الضاغط، مما يقلل من استخدام الطاقة بنسبة تصل إلى 30% في الظروف العادية. تأتي وحدات مراوح EC الخاصة بنا مُجهزة مسبقًا بوحدات تحكم في الضغط.
س: هل يمكن استخدام مكثفاتك مع ثاني أكسيد الكربون (R744)؟
ج: نعم. نقوم بتصنيع مكثفات تبريد الهواء من درجة ثاني أكسيد الكربون المناسبة للأنظمة المتتالية دون الحرجة والأنظمة فوق الحرجة، باستخدام المواد المناسبة وعمليات اللحام بالنحاس، وتخضع لاختبار الضغط بما يصل إلى 1.5 مرة من الضغط التصميمي.
س: ما هو طلاء الملف الذي يجب أن أحدده للتركيب الساحلي أو البحري؟
ج: ساحلي معتدل (1-2 كم من البحر): إيبوكسي ذهبي الزعانف
بحري معتدل (≥500 م، رش الملح): غمس كامل من مادة البولي يوريثين
شديد/في الخارج: التيتانيوم أو الفولاذ المقاوم للصدأ
سننصحك بالمستوى المناسب بناءً على مدى تآكل موقعك
س: هل يمكنك التصنيع وفقًا لرسم ومواصفات OEM الخاصة بنا؟
ج: بالتأكيد. أرسل لنا رسوماتك والمواصفات الحرارية والمواد وضغوط التصميم. يتضمن إنتاج المادة الأولى الفحص الكامل واختبار التسرب والتحقق من الأداء. المهلة الزمنية: 5-8 أسابيع.
س: أين يتم تصنيع هذه الوحدات، وما هو ضمان الجودة المعمول به؟
ج: لقد تم تصميم وتصنيع جميع مكثفاتنا المبردة بالهواء في مصنع حاصل على شهادة ISO 9001 في الصين. نقوم بفحص المواد، والتحقق من الأبعاد أثناء التجميع، وإجراء اختبار التسرب على كل ملف. يأتي كل جهاز مع شهادة.
س: ما هي المهلة القياسية والضمان؟
ج: النماذج القياسية: 3-6 أسابيع؛ مخصص/ثاني أكسيد الكربون: 6-10 أسابيع. الضمان: 24 شهرًا يغطي الملف والمروحة والهيكل (باستثناء الأضرار الناجمة عن سوء الاستخدام أو التلوث).
