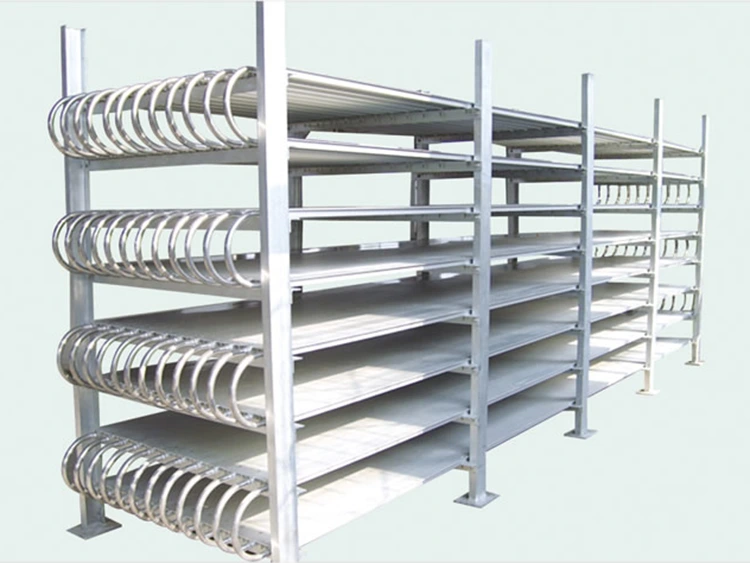

رف تجميد مسطح من الألومنيوم

تم تصميم رف التجميد المسطح المصنوع من الألومنيوم من Lynxcool للعملاء الصناعيين الذين يبحثون عن الكفاءة العالية والموثوقية والفعالية من حيث التكلفة. يستخدم النظام ألواح الألومنيوم المصبوبة المجوفة متعددة الطبقات، مع دوران مادة التبريد مباشرة على الألواح، والتي يتم تركيبها على دعامات مستقلة مجلفنة أو من الفولاذ المقاوم للصدأ. يتم تحقيق التجميد من خلال التوصيل المباشر، مما يلغي الحاجة إلى المراوح، أو تدفق الهواء القسري، أو أي أجزاء متحركة، وبالتالي تجنب استهلاك طاقة المروحة، وحرارة المحرك، والضوضاء.

نحن نوفر رفوف التجميد هذه لسفن الصيد، ومصانع معالجة الأسماك على الشاطئ، ومخازن تبريد اللحوم، ومجمدات الانفجار، ومرافق تخزين الأدوية الباردة في جميع أنحاء العالم. يجمع هيكل الألومنيوم الخاص بنا بين التوصيل الحراري الممتاز والمتانة خفيفة الوزن، بينما يحافظ التصميم بدون مروحة على الرطوبة ويقلل تكاليف الطاقة بشكل كبير. تلبي كل وحدة معايير المواد الغذائية، وتم اختبار ضغط المصنع، وهي متوافقة مع مبردات R404A وR507A وR448A وR449A وR22 وR717 (الأمونيا).

الميزات التقنية

1. ألواح الألمنيوم المصبوبة بدقة

ألواحنا مصبوبة باستخدام الحاسب الآلي من سبائك الألومنيوم AA3003، وتتميز بقنوات تبريد متوازية وغير ملحومة. يزيل هذا التصميم المتجانس نقاط الفشل الشائعة، مما يضمن الموثوقية على المدى الطويل. يتم اختبار كل لوحة بدقة من أجل التسطيح وسلامة الضغط، مما يضمن الأداء المتسق.

2. تجميد التوصيل المباشر

نحن نستخدم التوصيل المباشر لتجميد أسرع. تنتقل الحرارة مباشرة من المنتج من خلال لوحة الألومنيوم إلى المبرد، متجاوزة مقاومة الهواء. وبفضل التوصيل الحراري الفائق للألمنيوم، فإننا نحقق توفيرًا في الطاقة بنسبة 20-35% مقارنةً بأنظمة ملفات المروحة التقليدية، مع توفير تجميد أسرع من الأسفل إلى الأعلى.

3. هياكل الرف متعددة الطبقات المخصصة

تم تصميم رفوفنا لتناسب احتياجاتك الخاصة، وتتراوح من 3 إلى 10 طبقات بأحجام ألواح قابلة للتخصيص (طول 1000-3000 مم) وتباعد بين الطبقات (100-500 مم). يعمل هذا التصميم الرأسي على زيادة مساحة سطح التجميد إلى الحد الأقصى، وتحسين سعة التخزين البارد وتوفير مساحة الأرضية القيمة.

4. الكتلة الحرارية للتخزين البارد

يقوم رف التجميد ذو الألواح المسطحة المصنوعة من الألومنيوم بتخزين الطاقة الباردة، مما يقلل من تردد بدء تشغيل الضاغط وذروة الطلب على الطاقة. يؤدي ذلك إلى تحسين كفاءة النظام، وتوفير درجات حرارة مستقرة وإطالة عمر المعدات، خاصة بالنسبة للمنتجات الحساسة لدرجة الحرارة مثل المأكولات البحرية والمستحضرات الصيدلانية.

5. تذويب كهربائي متكامل

تم تجهيز كل رف بعناصر تذويب كهربائية وصواني تنقيط من الفولاذ المقاوم للصدأ. يتم تشغيل دورات إزالة الجليد بناءً على الوقت أو أجهزة استشعار الصقيع، مما يضمن إزالة المياه الذائبة بكفاءة والحفاظ على الأداء الأمثل لنقل الحرارة.

6. توافق الأمونيا ونظافة الأغذية

وحداتنا متوافقة مع الأمونيا (R717) ومصنوعة من الألومنيوم الآمن غذائيًا والفولاذ المقاوم للصدأ لضمان المتانة والسلامة. إنها تلبي المعايير الدولية لنظافة الأغذية، مع وثائق الامتثال الكامل للمواد لدعم احتياجات الاعتماد والتدقيق الخاصة بك.

المعلمات التقنية

نطاق التطبيق

1. تبريد سفينة الصيد

تم تصميم رفوف التجميد ذات الألواح المسطحة المصنوعة من الألومنيوم من Lynxcool خصيصًا لسفن الصيد، مما يوفر تجميدًا سريعًا لضمان تجميد الأسماك الكاملة والأسماك المنزوعة الأحشاء وشرائح الأسماك مباشرة بعد الصيد. ومن خلال استخدام التجميد بالتوصيل المباشر والتصميم خفيف الوزن، فهي متوافقة مع مبردات الأمونيا (R717) ومركبات الكربون الهيدروفلورية، وتلبية متطلبات إدارة وزن السفينة والتكيف مع البيئات البحرية القاسية.

2. وحدات تجميد الانفجار

تعمل وحدات التجميد الانفجاري المناسبة للحوم والأسماك والوجبات الجاهزة للأكل على تحسين كفاءة التجميد من خلال الاتصال المباشر بالمنتج. يضمن دوران الهواء البارد التجميد الموحد لسطح المنتج. متوفرة بأحجام قياسية ومخصصة، وهي تناسب تمامًا احتياجات التجميد الصناعي.

3. التخزين البارد ذو درجة الحرارة المتوسطة والمنخفضة

يحل هذا المنتج محل الرفوف السلبية التقليدية، ويتصل مباشرة بالمنتجات المجمدة ويحسن كفاءة التبريد. تعمل الكتلة الحرارية لأرفف التجميد على تخفيف تقلبات درجات الحرارة بشكل فعال أثناء إزالة الجليد وفتح الباب، مما يتوافق تمامًا مع بنية التخزين البارد الحالية.

4. تبريد المنتجات الصيدلانية والبيولوجية

تضمن رفوف الفريزر المسطحة المصنوعة من الألومنيوم من Lynxcool درجات حرارة ثابتة للأدوية واللقاحات والعينات البيولوجية المخزنة على الصواني. الاتصال المباشر مع لوحة التجميد يمنع تقلبات درجة الحرارة، ويلبي معايير النظافة في صناعة الأدوية، ويتوافق مع متطلبات النظافة القياسية للتخزين البارد.

5. تجهيز الأسماك على الشاطئ

يتم استخدام هذا المنتج كمنصة تبريد في معالجة الأسماك على الشاطئ لضمان التبريد السريع للأسماك أثناء المعالجة ومنع نمو البكتيريا. إنه يستخدم إطار من الفولاذ المقاوم للصدأ 316L وألواح من سبائك الألومنيوم، مما يوفر مقاومة قوية للتآكل والقدرة على التكيف مع بيئات المعالجة البحرية القاسية.

لماذا الشراكة مع Lynxcool

تقوم Lynxcool بتصميم وتصنيع أرفف التجميد ذات الألواح المسطحة المصنوعة من الألومنيوم في الصين منذ أكثر من 20 عامًا، حيث تقوم بتزويد تجار سفن الصيد ومقاولي متاجر التبريد ومهندسي مصانع تجهيز الأغذية ومصممي المنشآت الصيدلانية في جميع أنحاء منطقة آسيا والمحيط الهادئ والشرق الأوسط وخارجها. يستخدم خط إنتاج ألواح الألومنيوم لدينا معدات الصب بالقالب التي يتم التحكم فيها باستخدام الحاسب الآلي ومحطات اختبار الضغط المخصصة لضمان جودة اللوحة المتسقة وسلامة المبرد عبر كل وحدة يتم إنتاجها في الصين. فيما يلي الأسباب الرئيسية التي تجعل العملاء يختارون Lynxcool كشريك لرف التجميد المسطح المصنوع من الألومنيوم.

الشهادات والمعايير

•ISO 9001 — نظام إدارة الجودة، منشأة الإنتاج الصينية

• اختبار ضغط الهواء المضغوط في المصنع — 100% لكل لوحة عند ضغط تصميمي يبلغ 1.5×؛ صدرت الشهادة

• سبائك الألومنيوم المستخدمة في المواد الغذائية والنظافة — إعلان امتثال المواد لكل وحدة

•GB/T 15912 — المعيار الوطني الصيني لأنابيب الألمنيوم وسبائك الألومنيوم ذات الزعانف (التي تنطبق على هندسة القنوات)

•متوافق مع GB 50072 — الكود الصيني لتصميم وحدات التخزين الباردة

•التكوينات المتوافقة مع CE / PED متاحة لتصدير السوق الأوروبية

• تتوفر تكوينات مصنفة للأمونيا (R717) - دائرة مصنوعة بالكامل من الألومنيوم؛ لا يوجد النحاس أو سبائك النحاس

• تكوينات ذات تصنيف بحري - وصلات مقاومة للاهتزاز؛ إطارات الرف المحمية من التآكل

الأسئلة المتداولة

س: كيف يختلف رف التجميد ذو اللوحة المسطحة المصنوعة من الألومنيوم عن المبخر اللولبي لأنابيب الألومنيوم؟

ج: كلاهما بدون مروحة، ومبخرات الحمل الحراري الطبيعية المصنوعة من الألومنيوم، ولكنهما يعملان بشكل مختلف. يستخدم ملف الأنابيب الحمل الحراري الطبيعي للهواء من خلال قنوات الزعانف لتبريد هواء الغرفة، مما يجعله مثاليًا للتبريد المحيط. ومع ذلك، يعتمد رف اللوحة المسطحة على التوصيل الحراري المباشر من المنتج إلى مادة التبريد، مما يوفر كفاءة فائقة عندما تكون المنتجات على اتصال مباشر باللوحة، مثل العناصر ذات القاعدة المسطحة.

س: ما هي المنتجات الأكثر ملاءمة لأرفف التجميد ذات الألواح المسطحة المصنوعة من الألومنيوم؟

ج: تشمل المنتجات المثالية العناصر ذات القاع المسطح مثل الأسماك الكاملة أو المنزوعة الأحشاء أو الشرائح، والأطعمة المعبأة في صناديق أو صينية، والعناصر المقسمة في حاويات مسطحة. تستفيد المنتجات ذات الأشكال غير المنتظمة، مثل كرات اللحم أو الخضروات السائبة، بشكل أكبر من ملف الأنابيب أو المبخر ذو ملف المروحة.

س: هل يمكن استخدام الرف المسطح المصنوع من الألومنيوم مع الأمونيا (R717)؟

ج: نعم، الألومنيوم متوافق مع الأمونيا، على عكس النحاس. تقدم Lynxcool ألواح ألومنيوم مصنفة للأمونيا مع مكونات متوافقة مع الأمونيا، وتم اختبار الضغط عليها بنفس معايير وحدات HFC.

س: كيف يمكنني تذويب الألواح، وكم مرة تكون عملية تذويب الجليد مطلوبة؟

ج: تعتبر إزالة الجليد الكهربائية أمرًا قياسيًا، وذلك باستخدام عناصر التسخين لرفع درجات حرارة اللوحة إلى ما فوق 0 درجة مئوية. عادةً ما يكون معدل تذويب الجليد مرة أو مرتين يوميًا، ويمكن تعديله بناءً على احتياجات التطبيق. يتم تصريف المياه الذائبة في صينية ويتم توجيهها للخارج.

س: ما هي أبعاد الرف المتوفرة، وهل يمكن تصنيع أحجام مخصصة؟

ج: يتراوح طول رف التجميد المسطح المصنوع من الألومنيوم من 1000 مم إلى 3000 مم، والعرض من 500 مم إلى 1500 مم، والارتفاع من 1500 مم إلى 1500 مم. يمكننا توفير تكوينات مخصصة على أساس التخزين البارد أو أبعاد المنتج، وتوفير مخططات الأبعاد ومخططات المبردات.
