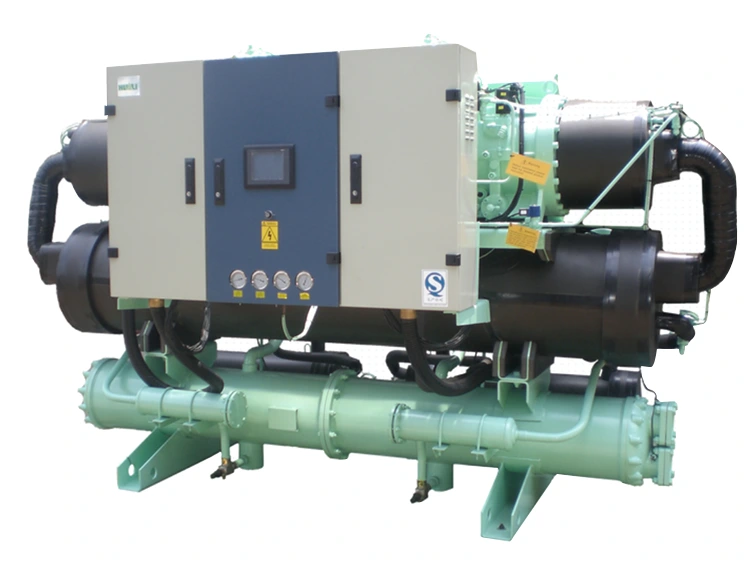

وحدة ضاغط التبريد اللولبي المبرد بالماء

يتم إنتاجها في الصين وتصديرها إلى مخازن التبريد واسعة النطاق، ومصانع معالجة الأغذية الصناعية، ومرافق تصنيع الأدوية، وأنظمة تبريد العمليات الكيميائية، وغرف مصانع التبريد التجارية في جميع أنحاء العالم، وحدة ضاغط التبريد اللولبي المبرد بالماء Lynxcool هي الاختيار للتطبيقات التي يكون فيها الحد الأقصى من كفاءة الطاقة، وأعلى قدرة تبريد لكل وحدة مساحة أرضية، أو التشغيل في مناخات درجة الحرارة المحيطة العالية يجعل التكثيف المبرد بالماء هو الخيار المفضل أو الوحيد القابل للتطبيق. من خلال رفض الحرارة إلى مياه التبريد عند +28 درجة مئوية إلى +35 درجة مئوية بدلاً من الهواء المحيط عند +35 درجة مئوية إلى +45 درجة مئوية، تحقق الوحدة المبردة بالماء درجات حرارة تكثيف أقل بمقدار 5-12 درجة مئوية من وحدة تبريد الهواء المكافئة، مما يقلل بشكل مباشر من نسبة ضغط الضاغط، ويحسن COP بنسبة 10-25%، ويوسع نطاق التشغيل ليشمل المناخات المحيطة العالية حيث يكون التكثيف المبرد بالهواء غير فعال أو غير عملي.

يتم تجميع كل وحدة ضاغط تبريد لولبي مبرد بالماء من Lynxcool في المصنع، واختبار الضغط، واختبار التسرب، واختبار التشغيل في منشأة الإنتاج الخاصة بنا في الصين قبل الإرسال. يتم شحن الوحدة في المصنع بغاز التبريد واختبارها في الظروف المقدرة: يتم قياس وتسجيل ضغوط ودرجات حرارة الشفط والتفريغ، ودرجات حرارة مدخل ومخرج الماء المتكثف، وضغط الزيت ودرجة حرارته، وإجمالي استهلاك الطاقة، وCOP المحسوبة وتسجيلها في تقرير اختبار المصنع المقدم مع كل وحدة. المبردات القياسية: R404A، R507A، R448A، R449A، R134a، وR22 (مشاريع الاستبدال). يتم تزويد المكثف المبرد بالماء بوصلات ذات حواف إلى دائرة مياه التبريد الخاصة بالعميل.

القدرات الرئيسية

• التكثيف المبرد بالماء لتحقيق كفاءة أعلى - درجة حرارة التكثيف أقل بمقدار 5-12 درجة مئوية من نفس درجة حرارة التبريد بالهواء في نفس البيئة المحيطة؛ تحسن مؤتمر الأطراف 10-25%؛ تزيد سعة الضاغط بنسبة 8-15% عند الطاقة المكافئة.

• خيارات المكثف ذو الغلاف والأنبوب أو اللوحة — الغلاف والأنبوب للتطبيقات ذات السعة الكبيرة والتطبيقات المتوافقة مع الأمونيا؛ لوحة ملحومة لتطبيقات البصمة المدمجة ومركبات الكربون الهيدروفلورية.

• مناسبة للمناخات المحيطة العالية - درجة حرارة التكثيف مستقلة عن درجة حرارة الهواء المحيط. أداء ثابت في الشرق الأوسط وجنوب آسيا والمناخات الاستوائية حيث تعاني الوحدات المبردة بالهواء.

• التركيب الداخلي - يتم تركيب الوحدة في الداخل في غرفة الآلة؛ لا بصمة في الهواء الطلق. لا يوجد تعرض للطقس أو للأشعة فوق البنفسجية على الوحدة؛ عمر خدمة أطول. انخفاض مستوى الضجيج للمبنى الخارجي.

• ضاغط لولبي شبه محكم أو مفتوح - تعديل سعة غير متدرجة بنسبة 25-100%؛ نطاق درجة حرارة التبخر -45 درجة مئوية إلى +10 درجة مئوية؛ تتوفر العديد من العلامات التجارية الرائدة للضواغط.

• نطاق قدرة واسع — سعة تبريد تتراوح من 80 كيلووات إلى 1200 كيلووات في وحدة واحدة؛ واجبات أكبر عن طريق ترتيب الوحدة الموازية.

• أتمتة PLC - Siemens أو Delta PLC مع واجهة HMI التي تعمل باللمس؛ القدرة الكاملة، والسلامة، وإدارة الإنذار؛ واجهة Modbus / BACnet / OPC-UA SCADA.

المعلمات التقنية

يتم تجميع جميع وحدات ضواغط التبريد اللولبية المبردة بالماء في المصنع، واختبار الضغط، واختبار التشغيل بالحمولة الكاملة في الصين مع مصدر مياه تبريد متصل بالمكثف. تتضمن وثائق المصنع: شهادة اختبار ضغط دائرة التبريد (1.5 × ضغط التصميم)، وشهادة الاختبار الهيدروليكي للمكثف، وسجل تشغيل الضاغط، وسجل معلمات التشغيل بالحمولة الكاملة في الظروف المقدرة، وتقرير التحقق من وظيفة جهاز الأمان، واختبار السلامة الكهربائية. يتم توفير إعلان المطابقة CE، ووثائق معدات الضغط PED، ودليل التشغيل مع كل وحدة يتم إرسالها من منشأة الإنتاج الصينية الخاصة بنا.

نطاق التطبيق

مخازن التبريد والمستودعات المجمدة واسعة النطاق  |  كفاءة عالية، وقدرة عالية

إن وحدة ضاغط التبريد اللولبي المبرد بالماء Lynxcool المنتجة في الصين هي محطة التبريد المفضلة لمخازن التبريد الكبيرة والمستودعات المجمدة حيث يعتبر الحد الأقصى من كفاءة الطاقة وأعلى قدرة تبريد لكل وحدة من مساحة الأرضية الداخلية هي معايير الاختيار الأساسية. تحقق الوحدة المبردة بالماء التي تخدم مستودعًا مجمدًا كبيرًا عند -18 درجة مئوية إلى -25 درجة مئوية COP بنسبة 10-25% أعلى من وحدة تبريد الهواء المكافئة، مما يترجم مباشرة إلى انخفاض تكاليف الكهرباء السنوية لكل طن من المنتجات المجمدة المخزنة.

يتم تركيب الوحدة في غرفة الآلة الداخلية، مما يزيل قيود المعدات الخارجية للتصميمات المبردة بالهواء ويسمح لقسم التكثيف بالاستفادة من درجة حرارة الماء المستقرة لبرج التبريد بغض النظر عن درجة حرارة الهواء المحيط. تخدم الوحدات المتعددة المتوازية مع برج التبريد المشترك مراكز توزيع كبيرة مجمدة تزيد سعتها عن 10000 متر مكعب من غرفة مصنع مركزية يمكن التحكم فيها.

مصانع تجهيز الأغذية  |  عملية تبريد مستمرة عالية التحمل

تتطلب مصانع تجهيز الأغذية - ذبح اللحوم ومعالجتها، ومعالجة المأكولات البحرية، ومنتجات الألبان والمشروبات، وإنتاج الوجبات الجاهزة - أنظمة تبريد تعمل بشكل مستمر في عوامل الخدمة العالية مع درجات حرارة ثابتة وأقل وقت توقف عن العمل. تعتبر الوحدة اللولبية المبردة بالماء المصنعة في الصين أكثر ملاءمة لهذه المهمة الصعبة من البدائل المبردة بالهواء لأنه يتم التحكم في درجة حرارة التكثيف بواسطة دائرة برج التبريد بدلاً من تتبع درجة حرارة الهواء المحيط، مما يوفر ظروف تشغيل مستقرة طوال فترة الإنتاج بغض النظر عن الطقس الخارجي.

يُترجم انخفاض التقلب في درجة حرارة التكثيف إلى ظروف تشغيل أكثر استقرارًا للضاغط، وانخفاض الضغط الميكانيكي على مكونات الضاغط، ووقت أطول بين تدخلات الصيانة المجدولة. تُعد تطبيقات تبريد العمليات عند درجة حرارة 0 درجة مئوية إلى -10 درجة مئوية هي التطبيق الأساسي، مع تجميد الانفجار عند درجة حرارة -30 درجة مئوية إلى -40 درجة مئوية يتم خدمتها بواسطة أنظمة ثنائية المرحلتين أو أنظمة متتالية تستخدم نفس البنية التحتية للمكثف المبرد بالماء.

تصنيع الأدوية وتبريد غرف الأبحاث  |  ظروف مستقرة

تتطلب مرافق تصنيع الأدوية وغرف الأبحاث وبيئات المختبرات أنظمة تبريد تحافظ على ظروف درجة حرارة ورطوبة مستقرة للغاية مع عدم وجود ضوضاء أو اهتزازات ناتجة عن انفجار الهواء الخارجي قد تؤثر على العمليات أو الأدوات الحساسة. تلبي الوحدة اللولبية المبردة بالماء المثبتة داخليًا والمنتجة في الصين بواسطة Lynxcool هذه المتطلبات: يتم تركيب الوحدة في غرفة آلة مخصصة معزولة عن منطقة الإنتاج؛ يعمل المكثف المبرد بالماء على التخلص من ضوضاء مروحة المكثف تمامًا؛ تعمل حوامل مضادة للاهتزاز على الإطار الانزلاقي على عزل اهتزاز الضاغط عن هيكل المبنى؛ وتوفر درجة حرارة الماء المستقرة لبرج التبريد ظروف تكثيف يمكن التحكم فيها بدقة على مدار العام. بالنسبة لغرف التبريد الصيدلانية الخاضعة للوائح الناتج المحلي الإجمالي، يسمح تعديل COP العالي والسعة الدقيقة للوحدة اللولبية المبردة بالماء بالتحكم المحكم في نطاق درجة الحرارة (±0.5 درجة مئوية) في منطقة تخزين المنتج.

تبريد العمليات الكيميائية والبتروكيميائية  |  وسائل الإعلام ذات الضغط العالي والعدوانية

غالبًا ما تتضمن تطبيقات تبريد العمليات الكيميائية والبتروكيميائية سوائل معالجة عند ضغوط مرتفعة، أو درجات حرارة محيطة عالية، أو بيئات كيميائية عدوانية تمنع التكثيف المبرد بالهواء. تستخدم الوحدة اللولبية المبردة بالماء المصنعة في الصين مكثفًا ذو غلاف وأنبوب يمكن تخصيصه بأنابيب من الفولاذ المقاوم للصدأ أو التيتانيوم لكيمياء مياه التبريد القوية، ومع ضغوط تصميمية مرتفعة لتطبيقات العمليات. يتم تركيب الوحدة في الداخل، محمية من بيئة مصنع المعالجة الخارجية. بالنسبة للتطبيقات التي تتطلب سائل تبريد ثانوي (جليكول، أو محلول ملحي، أو سائل معالجة) بدلاً من سائل التبريد المباشر لمعالجة المبادلات الحرارية، تتصل الوحدة المبردة بالماء بمبادل حراري للوحة المتوسطة في دائرة مياه التبريد.

المناخات المحيطة العالية  |  الشرق الأوسط وجنوب آسيا والاستوائية

في المناخات التي تتجاوز فيها درجات الحرارة المحيطة بانتظام 40 درجة مئوية إلى 50 درجة مئوية، يصبح التكثيف المبرد بالهواء غير فعال أو مستحيل: ترتفع درجة حرارة التكثيف فوق 60 درجة مئوية، وتزداد نسبة ضغط الضاغط بشكل كبير، وتنخفض السعة، وتصبح رحلات السلامة ذات الضغط العالي متكررة. تعد وحدة التبريد بالماء التي تنتجها شركة Lynxcool في الصين هي الحل النهائي للتبريد في هذه المناخات المحيطة العالية.

يقوم برج التبريد بتوصيل مياه مكثف بدرجة +28 درجة مئوية إلى +33 درجة مئوية حتى عندما تكون درجة حرارة الهواء المحيط 45 درجة مئوية أو أعلى، مما يحافظ على درجات حرارة التكثيف في نطاق +35 درجة مئوية إلى +40 درجة مئوية ويحافظ على قدرة الضاغط وكفاءته عند القيم التصميمية. قامت Lynxcool بتركيب وحدات لولبية مبردة بالماء في مخازن التبريد، ومصانع تجهيز الأغذية، والمرافق الصيدلانية في جميع أنحاء الشرق الأوسط وجنوب آسيا وآسيا الاستوائية حيث تفشل البدائل المبردة بالهواء باستمرار في الأداء في درجات الحرارة المحيطة المرتفعة في الصيف.

الميزات التقنية الأساسية

01 - التكثيف المبرد بالماء: ميزة الديناميكا الحرارية

إن الحالة الديناميكية الحرارية للتكثيف المبرد بالماء واضحة ومباشرة: يقوم برج التبريد بتوصيل ماء مكثف عند درجة حرارة الهواء المحيط الرطب بالإضافة إلى درجة حرارة اقتراب برج التبريد - عادةً +28 درجة مئوية إلى +33 درجة مئوية في مناخ معتدل أو شبه استوائي. يقتصر المكثف المبرد بالهواء على درجة الحرارة المحيطة بالمصباح الجاف كمشتت حراري؛ في يوم تبلغ درجة حرارته 35 درجة مئوية في مناخ معتدل، يحقق المكثف المبرد بالهواء درجة حرارة تكثيف تتراوح ما بين 45 درجة مئوية إلى 50 درجة مئوية تقريبًا. يحقق المكثف المبرد بالماء في نفس اليوم درجة حرارة تكثيف تبلغ حوالي 35 درجة مئوية إلى 38 درجة مئوية.

تعمل درجة حرارة التكثيف المنخفضة بمقدار 10 درجات و12 درجة مئوية على تقليل نسبة ضغط الضاغط، مما يؤدي بشكل مباشر إلى تحسين COP بنسبة 10-25% وزيادة قدرة التبريد بنسبة 8-15% بنفس قوة العمود. في المناخات الحارة حيث تصل درجة حرارة المصباح الجاف إلى 45 درجة مئوية إلى 50 درجة مئوية، تكون ميزة التكثيف المبرد بالماء أكثر وضوحًا: قد لا تتمكن الوحدة المبردة بالهواء من الحفاظ على ضغط التكثيف المقدر ضمن الحدود الآمنة، بينما تستمر الوحدة المبردة بالمياه في العمل بكفاءة مع مياه برج التبريد عند +32 درجة مئوية إلى +36 درجة مئوية.

02 - مكثف الغلاف والأنبوب: قوي، وصالح للخدمة، وذو قدرة عالية

تكوين المكثف القياسي لوحدة ضاغط التبريد اللولبي المبرد بالماء Lynxcool المصنعة في الصين عبارة عن مبادل حراري ذو غلاف وأنبوب مع تكثيف مادة التبريد على جانب الغلاف ومياه التبريد التي تتدفق عبر الأنابيب.

يُفضل تصميم الغلاف والأنبوب للوحدات ذات السعة الكبيرة (أعلى من 150 كيلووات) للأسباب التالية:

(1) يوفر حجمًا كبيرًا من جانب مادة التبريد يعمل كمنطقة عازلة ضد تغيرات الحمل قصيرة المدى، مما يحافظ على ضغط التكثيف المستقر في ظل الظروف العابرة؛

(2) يمكن إزالة حزمة الأنابيب بشكل فردي لفحص الأنابيب الملوثة أو التالفة أو تنظيفها أو استبدالها دون استبدال المكثف بالكامل؛

(3) أنه يتحمل ضغوط التبريد العالية لتطبيقات درجات الحرارة المنخفضة دون قيود الضغط لمبادلات الألواح النحاسية؛

(4) إنه متوافق مع مبرد الأمونيا (R717) عند تحديد أنابيب الفولاذ المقاوم للصدأ، مما يجعله المكثف القياسي لأنظمة الأمونيا.

بالنسبة لوحدات HFC ذات السعة الأصغر (أقل من 150 كيلوواط) حيث يتم إعطاء الأولوية للبصمة المدمجة، يتوفر مكثف مبادل حراري ذو لوحة ملحومة كبديل.

03 — خيار محرك ضاغط VFD لتحقيق أقصى كفاءة للتحميل الجزئي

تعمل آلية تعديل سعة الضاغط اللولبي القياسي - الصمام المنزلق - على تقليل السعة عن طريق تقليل الحجم النشط للزوج الدوار بشكل فعال، لكن محرك الضاغط يستمر في العمل بسرعة ثابتة وتقل الكفاءة الميكانيكية للضاغط عند التحميل الجزئي. يوفر محرك التردد المتغير (VFD) الموجود على محرك الضاغط آلية إضافية لتوفير الطاقة: عند التحميل الجزئي، يتم تقليل سرعة الضاغط بما يتناسب مع السعة المطلوبة، مما يقلل من قوة عمود المحرك تقريبًا بما يتناسب مع مكعب السرعة عند الأحمال المنخفضة جدًا.

يوفر الجمع بين تعديل الصمام المنزلق والتحكم في سرعة VFD في وحدة Lynxcool اللولبية المبردة بالماء المصنعة في الصين أفضل كفاءة يمكن تحقيقها للحمل الجزئي عبر نطاق السعة الكامل بنسبة 10-100% - وهو ذو قيمة خاصة لمخازن التبريد وأنظمة تبريد العمليات ذات الأحمال المتغيرة للغاية، حيث يعمل الضاغط بحمل جزئي لمعظم ساعات التشغيل. يتوفر محرك ضاغط VFD كخيار يتم تركيبه في المصنع في جميع الطرازات؛ يقوم الفريق الهندسي لشركة Lynxcool ومقره الصين بحساب فترة توفير الطاقة السنوية وفترة الاسترداد لخيار VFD لكل مشروع.

04 – تكامل دوائر مياه التبريد ومعالجة المياه

يعتمد أداء نظام التبريد المبرد بالماء بشكل حاسم على جودة ومعدل تدفق إمدادات المياه المكثفة. يؤدي تراكم القشور على أنابيب المكثف إلى زيادة المقاومة الحرارية، ورفع درجة حرارة التكثيف، وتقليل COP، ويمكن أن يؤدي في النهاية إلى انسداد الأنابيب. يؤدي تآكل مادة الأنبوب إلى حدوث تسربات وفشل الأنبوب. يمثل النمو البيولوجي (البكتيريا الفيلقية والبكتيريا الأخرى) في برج التبريد ودائرة مياه المكثف خطرًا على الصحة العامة يتطلب إدارة فعالة.

يقدم الفريق الهندسي لشركة Lynxcool ومقره الصين إرشادات تصميم دائرة مياه المكثف لكل مشروع وحدة تبريد بالماء: اختيار برج التبريد لتتناسب مع واجب رفض حرارة المكثف في درجة حرارة المصباح الرطب بالموقع؛ تحجيم أنابيب المياه المكثف؛ مواقع صمامات الموازنة والمصفاة؛ ومواصفات نظام معالجة المياه التي تغطي تثبيط الترسبات الكلسية، وتثبيط التآكل، وجرعات المبيدات الحيوية. يتم توفير مواصفات جودة مياه المكثف مع كل وحدة كأساس لبرنامج معالجة المياه.

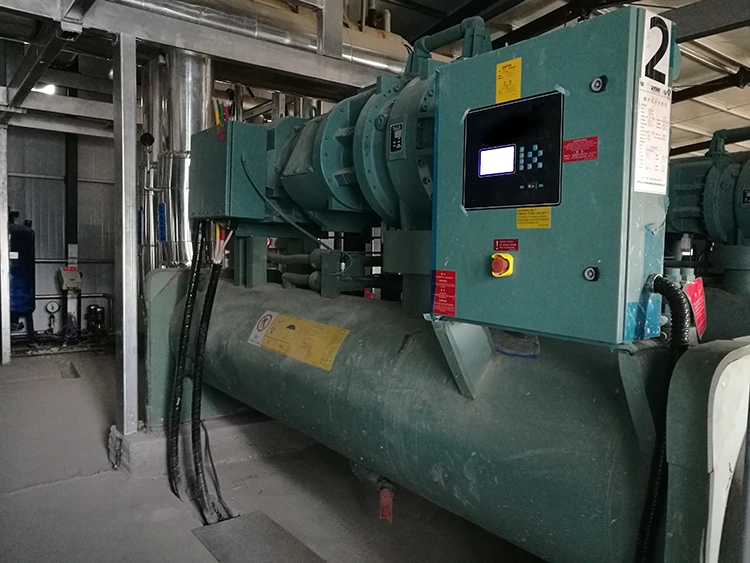

05 — التركيب الداخلي: الضوضاء، والطقس، والمزايا الأمنية

يتم تركيب الوحدة اللولبية المبردة بالماء في الداخل في غرفة الآلة المخصصة، بينما يقع برج التبريد في الخارج على السطح أو في الفناء. يوفر هذا الفصل لمحطة التبريد عن البيئة الخارجية أربع مزايا تشغيلية مهمة مقارنة بوحدة تبريد الهواء الخارجية.

ضوضاء:يتم احتواء الضجيج والضوضاء الميكانيكية الصادرة عن الوحدة الداخلية داخل غرفة الآلة، مع ضوضاء مروحة برج التبريد فقط المسموعة خارجيًا - عادةً ما تكون أقل بمقدار 5-10 ديسيبل (A) من وحدة تبريد الهواء الخارجية المكافئة في محيط المبنى.

حماية الطقس:تتم حماية الضاغط ونظام الزيت وعناصر التحكم والمكونات الكهربائية من المطر والأشعة فوق البنفسجية ودورة الرطوبة ورذاذ الملح، مما يؤدي إلى إطالة عمر الخدمة وتقليل تكرار الصيانة.

حماية:يمكن إغلاق غرفة الآلة، مما يمنع الوصول غير المصرح به إلى محطة التبريد.

الاستقرار المحيطي:تكون درجة حرارة غرفة الماكينة أكثر استقرارًا من درجة الحرارة المحيطة بالخارج، مما يقلل الضغط الحراري على مكونات الضاغط والمعدات الكهربائية.

06 — التحكم PLC مع تعويض درجة حرارة مياه التبريد

يتضمن نظام التحكم PLC الخاص بوحدة التبريد الحلزونية المبردة بالماء Lynxcool المصنعة في الصين وظائف محددة لعملية التبريد بالماء غير موجودة في وحدات التحكم بوحدة التبريد بالهواء. تعويض درجة حرارة ماء التبريد: يقوم PLC بمراقبة درجة حرارة مدخل ماء المكثف ويقوم بضبط نقطة ضبط قدرة الضاغط للحفاظ على ضغط التكثيف المستهدف حيث تختلف درجة حرارة الماء موسميًا أو يوميًا. عند درجات حرارة مياه التبريد المنخفضة (في الشتاء أو الليل)، يقلل PLC من سرعة الضاغط أو موضع الصمام المنزلق للحفاظ على الحد الأدنى من ضغط التكثيف المستقر، مما يوفر الطاقة.

في درجات حرارة مياه التبريد المرتفعة (ذروة الصيف)، يضمن PLC عدم تجاوز الضاغط حد رحلة الضغط العالي عن طريق التخلص من السعة أو إطلاق إنذار ضغط التكثيف العالي قبل رحلة السلامة. تؤكد مراقبة معدل تدفق ماء المكثف عبر الضغط التفاضلي عبر المكثف أو مفتاح التدفق على التدفق الكافي قبل وأثناء تشغيل الضاغط - وهي حماية أمان تمنع ارتفاع درجة حرارة المكثف عند فقدان تدفق ماء التبريد.

لماذا الشراكة مع Lynxcool

تقوم شركة Lynxcool بتصميم وتصنيع وحدة ضاغط التبريد اللولبي المبرد بالماء في الصين منذ أكثر من 20 عامًا، مما أدى إلى اكتساب خبرة واسعة في تطبيقات تبريد مخازن التبريد الكبيرة، وتجهيز الأغذية، والأدوية، وتبريد العمليات الصناعية في المناخات القياسية والمرتفعة الحرارة. تجمع منشأة إنتاج الوحدات اللولبية المبردة بالماء في الصين بين تصنيع مكثف الغلاف والأنبوب، ومصادر الضاغط من العلامات التجارية العالمية الرائدة، وتجميع لوحة PLC، واختبار التشغيل الشامل للمصنع مع توصيل مياه التبريد. فيما يلي الأسباب الرئيسية التي تجعل مقاولي التبريد ومطوري متاجر التبريد ومهندسي العمليات يختارون Lynxcool كشريكهم في الوحدة اللولبية المبردة بالماء.

تصنيع مكثف الغلاف والأنبوب داخليًا

يعد مكثف الغلاف والأنبوب عنصر التفريق الحاسم في وحدة التبريد المبردة بالماء. تقوم Lynxcool بتصنيع مكثفات الغلاف والأنبوب داخليًا في منشأة الإنتاج الخاصة بنا في الصين، وتتحكم في تصميم حزمة الأنابيب، وسلامة وصلات الأنابيب إلى الأنابيب، وتصنيع القشرة، واختبار الضغط. يسمح لنا التصنيع الداخلي بتخصيص مادة الأنبوب (النحاس لتطبيقات مركبات الكربون الهيدروفلورية، والفولاذ المقاوم للصدأ 316L لكيمياء المياه القوية أو خدمة الأمونيا)، وترتيب تمرير الأنبوب، ومواضع فوهة التوصيل وفقًا للمتطلبات المحددة لكل مشروع. يتم اختبار كل مكثف يتم إنتاجه في الصين بالضغط الهيدروليكي حتى 1.5× ضغط التصميم على كل من جانب الغلاف وجانب الأنبوب، مع شهادات اختبار مستقلة لكل حد ضغط.

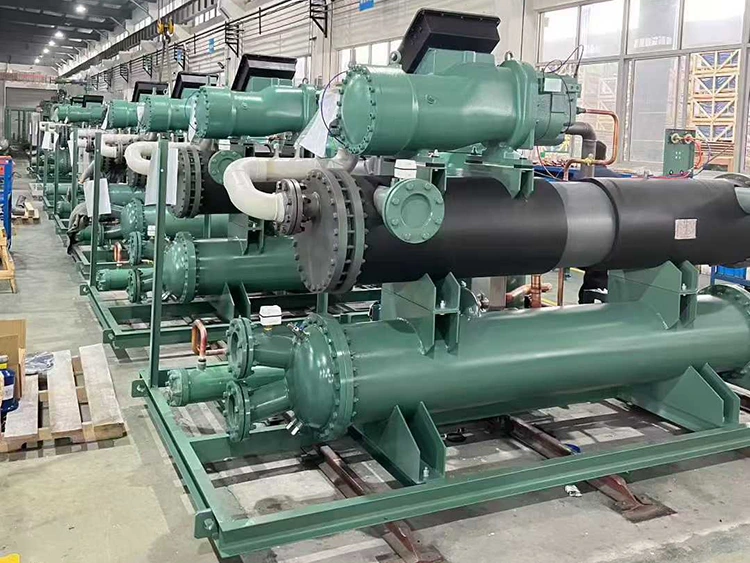

اختبار تشغيل المصنع مع توصيل مياه التبريد

يتم اختبار كل وحدة لولبية مبردة بالماء من Lynxcool في منشأة الإنتاج الخاصة بنا في الصين باستخدام مصدر مياه تبريد متصل بالمكثف - وليس مجرد فحص تشغيل ميكانيكي. يتم إجراء اختبار تشغيل المصنع عند درجة حرارة التبخر المقدرة، ودرجة حرارة مدخل ماء التكثيف المقدرة، والسعة المقدرة، مع قياس جميع معلمات التشغيل وتسجيلها: ضغوط الشفط والتفريغ ودرجات الحرارة، ودرجات حرارة مدخل ومخرج ماء التكثيف ومعدل التدفق، وقدرة عمود الضاغط، وإجمالي طاقة الوحدة، وضغط الزيت ودرجة الحرارة، وCOP المحسوبة.

يتحقق اختبار الأداء الحراري الشامل للمصنع من أن الوحدة ستعمل وفقًا للمواصفات في الموقع وتوفر بيانات الأداء الأساسية لقياس الصيانة المستقبلية. يتم توفير تقرير الاختبار الكامل مع كل وحدة يتم إرسالها من منشأتنا في الصين.

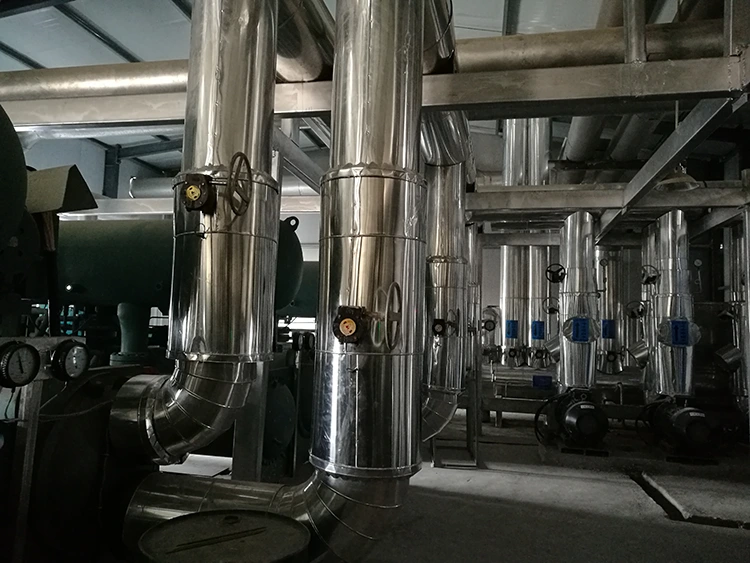

هندسة الجانب المائي وتنسيق أبراج التبريد

يعمل نظام التبريد المبرد بالماء فقط بالقدر الذي تسمح به دائرة مياه التبريد الخاصة به. يقدم فريق هندسة التبريد التابع لشركة Lynxcool ومقره الصين دعمًا هندسيًا كاملاً من جانب الماء لكل مشروع: اختيار برج التبريد لتتناسب مع رفض حرارة المكثف في ملف تعريف درجة حرارة اللمبة الرطبة بالموقع؛ تحديد حجم أنابيب مياه التبريد واختيار المضخة؛ مواصفات برنامج معالجة مياه المكثف؛ وثائق إدارة مخاطر الليجيونيلا؛ وتحليل التشغيل في فصل الشتاء (حماية ضد التجمد لبرج التبريد ودائرة مياه المكثف في المناخات الباردة). هذا الدعم الهندسي لجانب الماء - المقدم كجزء من عملية الطلب القياسية - يميز Lynxcool عن الموردين الذين يبيعون وحدة التبريد ولكنهم يتركون نظام مياه التبريد ليتم تصميمه بشكل منفصل بواسطة المقاول.

خبرة عالية في المناخ المحيط

قامت شركة Lynxcool بتركيب وحدات تبريد لولبية مبردة بالماء منتجة في الصين في مخازن التبريد ومصانع تجهيز الأغذية والمرافق الصيدلانية في جميع أنحاء الشرق الأوسط وشبه الجزيرة العربية وجنوب آسيا وجنوب شرق آسيا المدارية - وهي مناخات تصل فيها درجات الحرارة المحيطة بشكل روتيني إلى 45 درجة مئوية إلى 50 درجة مئوية خلال أشهر الصيف، كما أن التبريد المبرد بالهواء يمثل تحديًا ديناميكيًا حراريًا أو غير عملي. يتمتع فريقنا الهندسي الموجود في الصين بالخبرة في تصميم أنظمة التبريد لهذه المناخات الصعبة: حجم برج التبريد ذو درجة حرارة الرطوبة العالية؛ تصميم ضغط التكثيف المرتفع لدائرة التبريد؛ المكونات الكهربائية المقاومة للحرارة؛ والعزل وتظليل الشمس لبرج التبريد الخارجي وأنابيب التوصيل. بالنسبة للعملاء ذوي البيئة المحيطة العالية، يوفر Lynxcool تحليل أداء متعدد البيئة يوضح سعة الوحدة وCOP عبر نطاق الظروف الموسمية في موقع المشروع.

أسعار تنافسية من الصين

تحمل وحدات التبريد اللولبية المبردة بالماء من الشركات المصنعة الأوروبية علاوات سعرية كبيرة تعكس المحتوى الهندسي، وانخفاض أحجام الإنتاج في الأسواق الغربية، وتكاليف تصنيع المكثف الداخلي. إن تصنيعها في الصين من خلال تصنيع مكثف داخلي وعلامات تجارية عالمية رائدة للضواغط يسمح لشركة Lynxcool بتقديم وحدات لولبية مبردة بالماء تم اختبارها في المصنع وحاصلة على علامة CE ومصممة هندسيًا بالكامل بنسبة 20-35% أقل من المنتجات المجمعة الأوروبية المكافئة. بالنسبة لمشاريع مخازن التبريد وتجهيز الأغذية الكبيرة التي تتطلب سعة تبريد تتراوح من 500 إلى 1500 كيلووات، فإن توفير رأس المال مقارنة بالمصادر الأوروبية يعد أمرًا كبيرًا للغاية. يتم تمرير كفاءة الإنتاج لدينا في الصين مباشرة إلى العملاء بأسعار تنافسية دون المساومة على جودة العلامة التجارية للضاغط، أو معيار تصنيع المكثف، أو دقة اختبار التشغيل في المصنع، أو قدرة نظام PLC.

الشهادات والمعايير

•ISO 9001 — نظام إدارة الجودة، منشأة الإنتاج الصينية

•علامة CE - المطابقة الأوروبية (توجيه الآلات 2006/42/EC)

•PED 2014/68/EU — توجيهات معدات الضغط؛ مكثف القشرة والأنبوب، فاصل الزيت، جهاز الاستقبال

•EN 378 — أنظمة التبريد والمضخات الحرارية؛ متطلبات السلامة والبيئة

• مكثف الغلاف والأنبوب — اختبار الضغط الهيدروليكي عند ضغط تصميمي قدره 1.5×؛ شهادات مستقلة على شكل غلاف وأنبوب

•لوائح الغاز المفلور (الاتحاد الأوروبي) 517/2014 — تتوفر تكوينات متوافقة مع R448A / R449A ذات القدرة المنخفضة على إحداث الاحترار العالمي

• اختبار تشغيل المصنع — أداء حراري عند التحميل الكامل في الظروف المقدرة مع مياه التبريد؛ تقرير الاختبار لكل وحدة

•موافقات الشركة المصنعة للضاغط - ترخيص مصنع Bitzer / Hanbell / Fusheng / Carlyle

سجل المسار

• أكثر من 2000 وحدة ضواغط تبريد لولبية مبردة بالماء تم إنتاجها في الصين وتم تركيبها عالميًا

•قدرات التبريد من وحدات غرف التبريد التجارية بقدرة 80 كيلووات إلى المنشآت الصناعية بقدرة 1200 كيلووات

•التطبيقات: مخازن التبريد الكبيرة، المستودعات المجمدة، مصانع تجهيز الأغذية، تصنيع الأدوية، تبريد العمليات الكيميائية

• منشآت ذات ظروف بيئية عالية في منطقة الشرق الأوسط وشبه الجزيرة العربية وجنوب آسيا وآسيا الاستوائية

•98% التسليم في الوقت المحدد من منشأة الإنتاج لدينا في الصين

• الضمان القياسي: 18 شهرًا من بدء التشغيل أو 24 شهرًا من تاريخ الإرسال، أيهما أسبق؛ ضمان الشركة المصنعة للضاغط

الأسئلة المتداولة

س: ما هي ميزة الكفاءة لوحدة تبريد الماء مقارنة بوحدة تبريد الهواء؟

ج: إن ميزة الكفاءة للوحدة اللولبية المبردة بالماء مقارنة بوحدة تبريد الهواء المكافئة تعتمد على درجة الحرارة المحيطة والمناخ. في المناخ المعتدل (ذروة درجة الحرارة الجافة 35 درجة مئوية، درجة الحرارة الرطبة 24 درجة مئوية)، يقوم برج التبريد بتوصيل مياه مكثف عند حوالي +30 درجة مئوية إلى +33 درجة مئوية، مما يحقق درجة حرارة تكثيف تبلغ حوالي +35 درجة مئوية إلى +38 درجة مئوية. تحقق الوحدة المبردة بالهواء في نفس البيئة المحيطة درجة حرارة تكثيف تبلغ حوالي +45 درجة مئوية إلى +50 درجة مئوية. تعمل درجة حرارة التكثيف المنخفضة بمقدار 10-12 درجة مئوية للوحدة المبردة بالماء على تقليل نسبة ضغط الضاغط وتحسين COP بنسبة 10-25%، اعتمادًا على درجة حرارة التبخر. في المناخ الحار (ذروة الحرارة الجافة 45 درجة مئوية، الحرارة الرطبة 28 درجة مئوية)، تكون الميزة أكثر وضوحًا: تحقق الوحدة المبردة بالماء تكثيفًا +35 درجة مئوية بينما تكافح الوحدة المبردة بالهواء للتكثيف عند +55 درجة مئوية إلى +60 درجة مئوية أو قد تتعثر عند الضغط العالي. يعد التوفير السنوي في تكلفة الطاقة بنسبة 15-25% مقابل تبريد الهواء أمرًا نموذجيًا بالنسبة للمنشآت المبردة بالمياه في المناخات شبه الاستوائية والاستوائية.

س: ما هي نوعية مياه التبريد المطلوبة، وما هي معالجة المياه المطلوبة؟

ج: يجب أن تكون مياه التبريد للمكثف نظيفة، مفلترة، ومعالجتها للتحكم في الحجم والتآكل والنمو البيولوجي. توصي Lynxcool بالحد الأدنى من جودة المياه التالية لمكثفات الأنابيب النحاسية: درجة الحموضة 7.0-8.5؛ الصلابة الكلية < 400 مجم/لتر مثل CaCO₃؛ كلوريد < 200 ملغم/لتر؛ المواد الصلبة العالقة أقل من 50 ملغم/لتر. يتضمن برنامج الحد الأدنى لمعالجة المياه تعديل درجة الحموضة، ومثبط الترسبات الكلسية، ومثبط التآكل، وجرعات المبيدات الحيوية (عادةً المبيدات الحيوية المؤكسدة مثل الكلور أو البروم بالإضافة إلى مبيد حيوي غير مؤكسد للتحكم في الوحل). يعد التحكم في التصريف (الحفاظ على دورات التركيز ضمن حدود التصميم) أمرًا ضروريًا لمنع تراكم الحجم. بالنسبة لكيمياء المياه العدوانية (كلوريد مرتفع، درجة حموضة منخفضة، أو ارتفاع إجمالي المواد الصلبة الذائبة)، يتم تحديد مكثفات أنابيب الفولاذ المقاوم للصدأ أو التيتانيوم. توفر Lynxcool مواصفات جودة مياه المكثف وبرنامج المعالجة الموصى به مع كل وحدة يتم تصنيعها في الصين.

س: هل يمكن استخدام الوحدة مع برج تبريد موجود أم يجب توفير برج جديد؟

ج: يمكن استخدام برج التبريد الحالي إذا كان لديه سعة احتياطية كافية لرفض الحمل الحراري الإضافي لوحدة التبريد الجديدة وإذا كانت جودة مياه المكثف تلبي المواصفات. المعلمات الرئيسية التي يجب التحقق منها هي: سعة برج التبريد (كيلوواط لرفض الحرارة) في الموقع، تصميم درجة حرارة اللمبة الرطبة ودرجات حرارة ماء المكثف؛ معدل تدفق مياه برج التبريد المتاح للمكثف الجديد؛ وجودة مياه المكثف. يقوم الفريق الهندسي التابع لشركة Lynxcool ومقره الصين بتقييم برج التبريد الحالي للتأكد من توافقه مع الوحدة الجديدة كجزء من عملية هندسة التطبيقات، ويقدم المشورة بشأن أي ترقية مطلوبة للقدرة أو تحسين معالجة المياه. إذا كانت هناك حاجة إلى برج تبريد جديد، فإن Lynxcool توفر أبراج التبريد من منشأة الإنتاج الصينية الخاصة بنا كجزء من حزمة نظام التبريد الكامل.

س: هل يوصى باستخدام VFD على محرك الضاغط؟

ج: يوصى باستخدام محرك الضاغط VFD للتطبيقات التي تحتوي على عملية تحميل جزئي كبيرة - عادةً مخازن التبريد وأنظمة تبريد العمليات حيث يختلف حمل التبريد بأكثر من 30% من الذروة خلال جدول التشغيل. عند سرعة الضاغط بنسبة 50%، يقلل VFD من قوة عمود المحرك بنسبة 50% تقريبًا مقارنة بالتشغيل بسرعة ثابتة بنفس السعة (الصمام المنزلق وحده يقلل السعة إلى 50% ولكنه لا يقلل من سرعة المحرك أو الطاقة بشكل متناسب). تعتمد فترة الاسترداد لخيار VFD على عدد ساعات التشغيل السنوية عند التحميل الجزئي وتعرفة الكهرباء المحلية؛ عادةً من 2 إلى 4 سنوات لمخازن التبريد التي تعمل لأكثر من 3000 ساعة سنويًا عند حمل أقل من 70%. يقوم الفريق الهندسي لشركة Lynxcool ومقره الصين بحساب فترة توفير الطاقة السنوية وفترة الاسترداد لخيار VFD لكل مشروع كجزء من تقرير هندسة التطبيقات القياسي.

س: ماذا يحدث إذا انقطع إمداد مياه التبريد أثناء التشغيل؟

ج: إن الوحدة اللولبية المبردة بالماء Lynxcool المصنعة في الصين محمية ضد انقطاع إمداد مياه التبريد عن طريق مفتاح التدفق أو جهاز مراقبة الضغط التفاضلي على مدخل ماء المكثف. إذا انخفض تدفق ماء التبريد عن الحد الأدنى المطلوب للتشغيل الآمن للمكثف، فسيتم فتح مفتاح التدفق، مما يؤدي إلى إطلاق إنذار لضغط التكثيف المرتفع، وإذا لم يتم استعادته خلال فترة زمنية محددة، فسيتم إيقاف الضاغط. يوفر مفتاح أمان الضغط العالي حماية احتياطية نهائية، حيث يقوم بتعطيل الضاغط إذا ارتفع ضغط التكثيف إلى حد الأمان على الرغم من حماية التدفق. بعد رحلة تدفق مياه التبريد، لا يتم إعادة تشغيل الضاغط تلقائيًا حتى يتم الاعتراف بالخطأ والتأكد من استعادة تدفق مياه التبريد. بالنسبة للتطبيقات المهمة، توصي Lynxcool بمضخة مياه تبريد احتياطية مع تغيير تلقائي للحماية من فشل المضخة.

س: كيف يمكن مقارنة الوحدة المبردة بالماء بالوحدة المبردة بالهواء من حيث تعقيد التركيب؟

ج: تتطلب الوحدة المبردة بالماء بنية تحتية للموقع أكثر من الوحدة المبردة بالهواء: برج تبريد (خارجي)، وأنابيب مياه تبريد بين البرج والمكثف، ومضخة مياه تبريد، ونظام معالجة المياه. وحدة التبريد نفسها أسهل في التركيب - فهي موجودة في الداخل، وأصغر حجمًا من وحدة التبريد بالهواء المكافئة، وتتطلب فقط مصدرًا كهربائيًا، ووصلات أنابيب التبريد بالمبخرات، ووصلات مياه التبريد. عادةً ما تكون التكلفة الإجمالية للتركيب - الوحدة بالإضافة إلى برج التبريد، والأنابيب، والمضخة، ومعالجة المياه - أعلى بنسبة 15-25% من التركيب المماثل الذي يتم تبريده بالهواء. ومع ذلك، فإن تكلفة الطاقة السنوية المنخفضة لنظام التبريد بالمياه تسترد عادة هذه التكلفة الرأسمالية الإضافية في غضون 3 إلى 6 سنوات، كما أن مزايا التركيب الداخلي (الضوضاء، الحماية من الطقس، الأمان) لها قيمة تتجاوز تكلفة الطاقة وحدها.

س: أين يتم تصنيع هذه الوحدات وما هي معايير الجودة المطبقة؟

ج: يتم تجميع كل وحدة ضاغط تبريد لولبي مبرد بالماء من Lynxcool واختبارها في الصين في منشأة الإنتاج الحائزة على شهادة ISO 9001. نحن فخورون بتراثنا المصنوع في الصين والمُنتج في الصين. يشمل ضمان الجودة ما يلي: اختبار ضغط دائرة التبريد (1.5 × ضغط التصميم)، واختبار الضغط الهيدروليكي لمكثف الغلاف والأنبوب على جانبي الغلاف والأنبوب، واختبار تسرب دائرة التبريد (الكاشف الإلكتروني)، واختبار تشغيل التحميل الكامل في المصنع في الظروف المقدرة مع توصيل مياه التبريد، والتحقق من وظيفة جهاز الأمان، واختبار السلامة الكهربائية. تعتبر علامة CE ووثائق PED 2014/68/EU قياسية. يتم توفير تقرير اختبار المصنع الكامل، وإعلان المطابقة CE، وشهادات الاختبار الهيدروليكي للمكثف، ودليل التشغيل مع كل وحدة يتم إرسالها من منشأة الإنتاج الصينية الخاصة بنا.

هل أنت على استعداد لتحديد وحدة التبريد المبردة بالماء؟

اتصل بفريقنا الهندسي لاختيار التطبيق وتحليل الطاقة وتصميم نظام مياه التبريد لمشروعك.

صُنع بفخر في الصين وتم إنتاجه في الصين · ISO 9001 · شهادة CE · تم اختباره في المصنع
