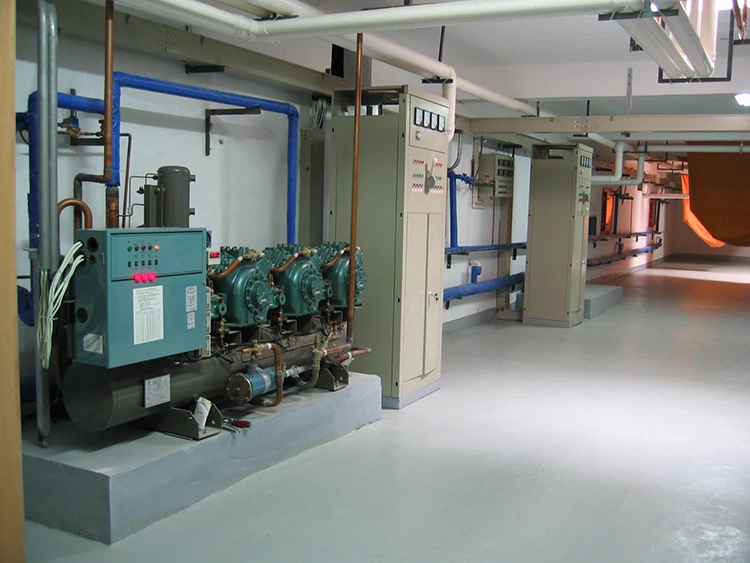

وحدة ضاغط التبريد الترددي شبه المحكم أحادية المرحلة

يتم تصنيع كل وحدة ضاغط تبريد متردد أحادية المرحلة شبه محكمة في الصين، لتلبي أعلى معايير الجودة الدولية. فهو يدمج الضاغط، وفاصل الزيت عالي الكفاءة، وجهاز الاستقبال والمجفف، ومجفف المرشح، وصمامات الملف اللولبي، وأدوات التحكم في السلامة، ولوحة تحكم PLC كاملة على قاعدة مثبتة على انزلاق تم تجميعها في المصنع واختبارها تشغيليًا. يتجنب هذا التصميم أخطاء التجميع في الموقع ويقلل بشكل كبير من وقت التشغيل في الموقع.

يحيط البناء شبه المحكم بالمحرك داخل دائرة التبريد، مما يزيل ختم العمود - وهو المصدر الأكثر شيوعًا لتسرب غاز التبريد في الضواغط الترددية من النوع المفتوح. والنتيجة هي نظام أنظف وأطول أمداً ويتطلب تدخلات أقل في الخدمة طوال عمره التشغيلي. يتم تبريد كل محرك ضاغط مباشرة عن طريق غاز الشفط، مما يلغي الحاجة إلى مراوح تبريد خارجية ويقلل استهلاك الطاقة الإضافية.

يتم تصنيع وحدات الضاغط الترددي من Lynxcool في الصين ويتم تصديرها إلى أكثر من 40 دولة، وتشتهر بمتانتها وسهولة صيانتها والتكلفة الإجمالية التنافسية للملكية. المبردات القياسية: R134a، R404A، R507A، R22 (المعدلة من الموديلات القديمة)، R448A، وR449A.

القدرات الرئيسية

• محرك محكم الغلق شبه محكم — تصميم خالٍ من الختم على العمود؛ تبريد المحرك بواسطة غاز الشفط؛ انخفاض معدلات تسرب غاز التبريد بشكل ملحوظ مقارنة بالضواغط الترددية المفتوحة.

• الضغط على مرحلة واحدة - آلية مكبس أسطوانية بسيطة وقوية. موثوقية مثبتة في التشغيل المستمر على مدار عقود من الخدمة الميدانية.

• نطاق تشغيل واسع — درجات حرارة التبخر من +10 درجة مئوية إلى -40 درجة مئوية؛ درجات حرارة التكثيف تصل إلى +55 درجة مئوية؛ مناسبة لتطبيقات درجات الحرارة المتوسطة والمنخفضة.

• التحكم في قدرة تفريغ الأسطوانة — خطوات السعة 25%، و50%، و75%، و100% عبر أدوات تفريغ الأسطوانة التي يتم التحكم فيها بواسطة الملف اللولبي؛ يقلل من تيار بدء التشغيل ويتكيف مع الأحمال المتغيرة.

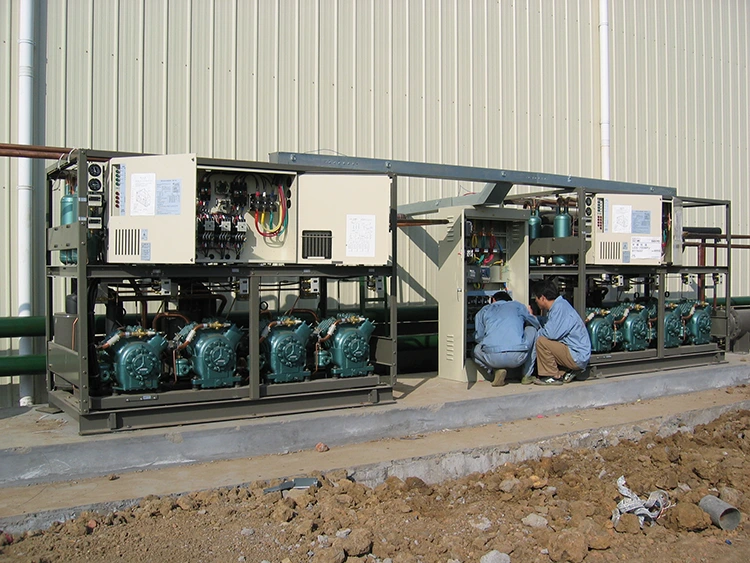

• مجموعة انزلاقية في المصنع - الضاغط، وفاصل الزيت، وجهاز الاستقبال، ومجفف المرشح، وأدوات التحكم، والأجهزة التي يتم تركيبها في المصنع واختبارها كوحدة واحدة قبل مغادرة منشأة الإنتاج في الصين.

• توافق واسع مع غازات التبريد - يدعم مزيج مركبات الكربون الهيدروفلورية (HFC)، وزيت الوقود الثقيل (HFO)، ومبردات مركبات الكربون الهيدروكلورية فلورية (HCFC) القديمة؛ يمكن تكوينه ميدانيًا لرسوم التبريد المختلفة.

المعلمات التقنية

يتم تصنيع كل وحدة ضاغط تبريد متردد أحادية المرحلة شبه محكمة واختبار تشغيلها في الصين، مع تقديم تقارير اختبار المصنع وإعلان المطابقة CE وشهادات الامتثال GB/T كوثائق قياسية مع كل شحنة.

نطاق التطبيق

سوبر ماركت وبيع المواد الغذائية بالتجزئة  |  -5 درجة مئوية إلى -25 درجة مئوية

وحدات تكثيف عن بعد، وحالات عرض متعددة الطوابق، وأنظمة تبريد وتجميد كبيرة. إن البصمة المدمجة ومستوى الضوضاء المنخفض للوحدات التي تنتجها Lynxcool في الصين يجعلها مناسبة تمامًا للتركيب في بيئات البيع بالتجزئة أو بالقرب منها. يؤدي تفريغ الأسطوانة إلى تقليل استهلاك الطاقة خارج ساعات الذروة.

التخزين البارد والتخزين  |  -18 درجة مئوية إلى -35 درجة مئوية

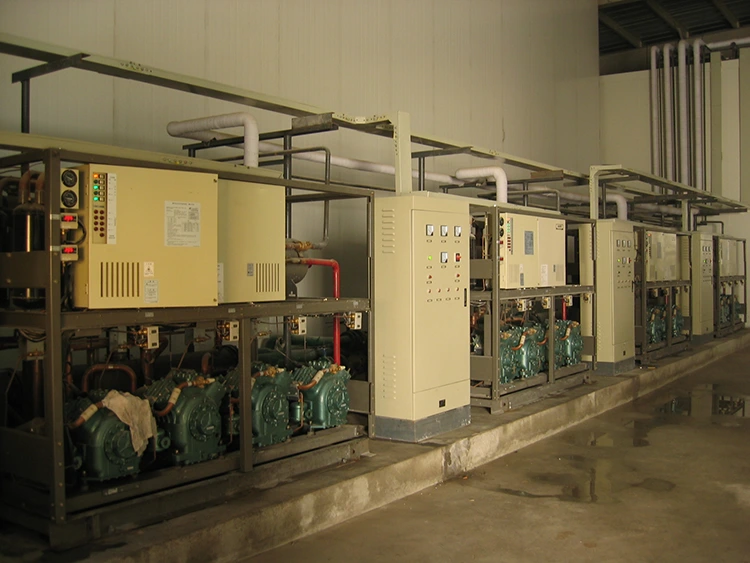

مخازن تبريد متوسطة وكبيرة للأغذية المجمدة والألبان والسلع القابلة للتلف. تم تصميم وحدات Lynxcool الترددية المصنوعة في الصين للتشغيل المستمر على مدار الساعة طوال أيام الأسبوع. يمكن تركيب وحدات متعددة في تكوينات حامل متوازي لتحقيق السعة الإجمالية المطلوبة مع التكرار المدمج.

خدمة الطعام والضيافة  |  من 0 درجة مئوية إلى -20 درجة مئوية

المبردات الكبيرة، والمبردات الانفجارية، وآلات الثلج، وتبريد المطبخ المركزي للفنادق والمطاعم ومرافق تقديم الطعام. يعمل التصميم شبه المحكم على تقليل تسرب غاز التبريد في المباني المشغولة، مما يدعم الامتثال للوائح F-Gas ومتطلبات السلامة ASHRAE 15.

تبريد العمليات الصناعية الخفيفة  |  -10 درجة مئوية إلى -40 درجة مئوية

تبريد العمليات الصناعية بما في ذلك صب حقن البلاستيك، والطباعة، والقطع بالليزر، والتحكم في درجة حرارة حمام الطلاء الكهربائي. تم إنتاج هذه الوحدات في الصين وفقًا لمعايير الجودة العالمية، وقد تم تصميمها لتلائم البيئات الصناعية ذات الخدمة المستمرة.

سيارات النقل والمبردات  |  -18 درجة مئوية إلى -25 درجة مئوية

وحدات تكثيف مستقلة للشاحنات المبردة، والمقطورات، وحاويات الشحن حيث يلزم الحجم الصغير، ومقاومة الاهتزاز، والبدء الموثوق به عبر نطاق واسع من درجات الحرارة المحيطة. تتوفر الوحدات في تكوينات مناسبة لمحرك الديزل أو تشغيل الطاقة الشاطئية.

الميزات التقنية الأساسية

01 – غلاف المحرك شبه المحكم

يتم وضع محرك الضاغط داخل دائرة التبريد ويتم تبريده مباشرة بواسطة غاز الشفط العائد. يزيل هذا التصميم أختام العمود الميكانيكية الشائعة في الضواغط الترددية المفتوحة. تتميز وحدة ضاغط التبريد الترددي شبه المحكم أحادية المرحلة بمتوسط ​​معدل تسرب مرتبط بختم العمود يقترب من الصفر طوال فترة خدمتها، مما يساعد على تقليل تكاليف الامتثال لـ F-Gas للمستخدمين النهائيين ويقلل من تكرار تجديد سائل التبريد.

02 - آلية ترددية متعددة الأسطوانات

تعد الآلية الترددية للمكبس والأسطوانة واحدة من أكثر تقنيات الضاغط الموجودة إثباتًا ميكانيكيًا، مع عقود من البيانات الميدانية عبر ملايين ساعات التشغيل. يتوفر التصميم الترددي بتكوينات 2 و4 و6 و8 أسطوانات، ويتحمل تباطؤ السائل بشكل أفضل من الضواغط اللولبية، مما يجعله أكثر تسامحًا في الأنظمة التي يشكل فيها ارتداد سائل التبريد خطرًا. يتم تصنيع جميع الأجزاء الداخلية للضاغط وتجميعها في الصين وفقًا لتفاوتات الأبعاد المشددة ويتم فحصها وفقًا لمعايير GB/T 19409 قبل مغادرة المصنع.

03 — التحكم في سعة تفريغ الأسطوانة

تتيح أدوات تفريغ الأسطوانات التي يتم تشغيلها بملف لولبي إمكانية زيادة السعة بين 25% و50% و75% و100% من الخرج المقدر. يؤدي التفريغ أيضًا إلى تقليل تيار بدء تشغيل المحرك، مما يسمح ببدء التشغيل المباشر على الخط بدون مشغل بسيط في العديد من التكوينات - مما يقلل من تكلفة التركيب الكهربائي. يدير PLC تسلسل التفريغ تلقائيًا استنادًا إلى ضغط الشفط، مما يحافظ على درجة حرارة تبخر مستقرة عبر نطاق التحميل. لقد كانت هذه الميزة قياسية في كل وحدة تم إنتاجها في الصين بواسطة Lynxcool منذ تأسيسنا.

04 — سخان علبة المرافق والحماية من رجوع السوائل

يمنع سخان علبة المرافق المجهز في المصنع انتقال مادة التبريد إلى الزيت أثناء دورات إيقاف التشغيل، مما يضمن توفر لزوجة الزيت الصحيحة للتشحيم عند بدء التشغيل. يفرض PLC الحد الأدنى من وقت تسخين علبة المرافق قبل السماح للضاغط بالبدء بعد إيقاف التشغيل لفترة طويلة. بالاشتراك مع مركم الشفط المتضمن بشكل قياسي في تكوينات درجات الحرارة المنخفضة، تعمل هذه الإجراءات على حماية الضاغط من تباطؤ السائل - وهو السبب الأكثر شيوعًا لفشل الضاغط الترددي الكارثي.

05 — التشحيم بالتغذية القسرية مع مراقبة الضغط التفاضلي

تقوم مضخة الزيت الداخلية من نوع التروس بتوصيل الزيت المضغوط إلى جميع أسطح المحامل منذ اللحظة التي يبدأ فيها العمود المرفقي في الدوران. يتم توصيل مفتاح تفاضلي لضغط الزيت في دائرة الأمان: إذا فشل ضغط الزيت في التراكم خلال 90 ثانية من بدء التشغيل، أو انخفض إلى ما دون نقطة الضبط أثناء التشغيل، يتم إيقاف تشغيل الضاغط على الفور ويتم إطلاق إنذار. تعد هذه الحماية قياسية في كل وحدة يتم تصنيعها في الصين بواسطة Lynxcool ولا يمكن للمشغل تجاوزها.

06 - تجميع انزلاق المصنع واختبار تشغيل ما قبل الشحن

يتم تركيب كل مكون في المصنع على إطار قاعدة من الفولاذ الهيكلي المطلي بالإيبوكسي، ويتم توصيله بالكامل بأنابيب من النحاس أو الفولاذ، ويتم توصيله بشريط طرفي في منشأة الإنتاج الخاصة بنا في الصين. قبل الإرسال، تخضع كل وحدة لاختبار تشغيل كامل: فحص تسرب الضغط، واختبار العزل الكهربائي، والتحقق من قفل الأمان، وتشغيل تشغيلي لمدة 4 ساعات على الأقل في الظروف المقدرة مع ضغط الشفط المسجل، وضغط التفريغ، وضغط الزيت، وتيار المحرك. يتم إصدار شهادات اختبار لكل وحدة يتم شحنها من الصين.

لماذا الشراكة مع Lynxcool؟

تراث صناعي مثبت

لقد قامت Lynxcool بتصميم وتصنيع معدات التبريد في الصين لأكثر من 20 عامًا. تعد وحداتنا الترددية شبه المغلقة من بين خطوط الإنتاج الأكثر نضجًا لدينا، مع تاريخ إنتاج مستمر قدم أكثر من 2000 وحدة تم إنتاجها في الصين للعملاء في جميع أنحاء آسيا والمحيط الهادئ والشرق الأوسط وأوروبا والأمريكتين. يُعلم هذا الحجم من الخبرة الميدانية كل تحسين للتصميم نقوم به.

هندسة التطبيقات المخصصة

يدعم فريقنا الهندسي الموجود في الصين العملاء من خلال عملية المواصفات الكاملة: مراجعة الحمل الحراري، واختيار الضاغط، واختيار مادة التبريد، والتصميم الكهربائي، وتحديد استراتيجية التحكم. نحن ننتج تقارير الاختيار، وجداول المعدات، ورسومات P&ID كجزء من عملية الطلب القياسية - وليس كخدمة إضافية مدفوعة الأجر.

تصنيع ISO 9001 واختبار المصنع بنسبة 100%

تعمل منشأة الإنتاج الصينية لدينا وفقًا لإدارة الجودة ISO 9001. تخضع كل وحدة ضاغط ترددي يتم تصنيعها في الصين بواسطة Lynxcool لاختبار قبول المصنع بنسبة 100% قبل الإرسال. لا توجد وحدة تغادر منشأتنا دون الحصول على سجل اختبار ناجح. يزيل هذا الالتزام السبب الأكثر شيوعًا لتأخير التشغيل: عيوب المعدات المكتشفة في الموقع.

مكونات قابلة للخدمة عالميًا

يتم الحصول على الضواغط الأساسية من العلامات التجارية Bitzer أو Embraco أو Dorin التي تتمتع بشبكات خدمة عالمية وتوفر قطع الغيار. جميع المكونات الكهربائية من شركة Siemens أو Schneider أو Delta. الأجهزة من دانفوس أو إيمرسون. نظرًا لأنه يتم إنتاج هذه المكونات وتخزينها عالميًا، يمكن للعملاء في أي سوق الحصول على قطع الغيار محليًا دون الاعتماد على Lynxcool باعتبارها سلسلة التوريد الوحيدة - وهي ميزة كبيرة مقارنة بتصميمات المكونات الخاصة.

أسعار تنافسية من الصين ذات جودة عالمية

يتيح تصنيعها في الصين لشركة Lynxcool تقديم معدات تبريد معتمدة عالميًا ومصممة للتطبيقات بسعر يقل عادة بنسبة 20-35% عن البدائل المماثلة المصنعة في أوروبا. يتم تمرير تكاليف إنتاجنا في الصين مباشرة إلى العملاء - ولا يتم استيعابها كهامش - لأننا نتنافس على إجمالي القيمة المقدمة، وليس على العلامة التجارية المتميزة وحدها.

الشهادات والامتثال

•ISO 9001 — نظام إدارة الجودة، منشأة الإنتاج الصينية

•علامة CE - المطابقة الأوروبية (توجيه الآلات وPED 2014/68/EU)

•ASHRAE 15 — معيار السلامة لأنظمة التبريد

•GB/T 19409 — المعيار الوطني الصيني لضواغط التبريد

• متوافق مع لوائح الغاز F - يدعم الاتحاد الأوروبي 517/2014 واللوائح اللاحقة

• خيار UL / ETL — متاح لمتطلبات سوق أمريكا الشمالية

سجل المسار

• أكثر من 2000 وحدة ترددية شبه محكمة يتم إنتاجها في الصين وتركيبها على مستوى العالم

• يتم تصديرها إلى أكثر من 40 دولة عبر 6 قارات

•98% التسليم في الوقت المحدد من منشأة الإنتاج لدينا في الصين

• متوسط ​​MTBF يتجاوز 50000 ساعة تشغيل في واجب التبريد التجاري

• الاستجابة لقطع الغيار خلال 48 ساعة للأسواق العالمية الكبرى

• يتوفر ضمان ممتد يصل إلى 5 سنوات

الأسئلة المتداولة

س: لماذا أختار الضاغط الترددي بدلاً من الضاغط اللولبي لتطبيقي؟

ج: تتفوق الضواغط الترددية في السعات الصغيرة إلى المتوسطة حيث تكون الضواغط اللولبية كبيرة الحجم وغير فعالة. إنها تتحمل عودة تدفق السوائل من حين لآخر بشكل أفضل من البراغي، مما يجعلها أكثر تسامحًا مع تصميمات الأنظمة الأقل من المثالية. كما أنها أسهل وأقل تكلفة في الخدمة في الميدان، دون الحاجة إلى أدوات متخصصة أو زيت خاص. بالنسبة للسعات التي تقل عن 150 كيلووات ودرجات حرارة التبخر أعلى من -35 درجة مئوية، توفر الضواغط الترددية عادةً أفضل مزيج من التكلفة الأولى والموثوقية وإمكانية الخدمة.

س: هل يمكن إعادة لف وحدة ضاغط التبريد الترددي أحادي المرحلة شبه المحكم أو إصلاحها في الميدان؟

ج: نعم. تسمح الأغطية الطرفية المثبتة بمسامير للضاغط شبه المحكم بالوصول الميداني إلى ملفات المحرك والمحامل. يمكن إجراء عمليات إعادة لف المحرك، واستبدال المحامل، وخدمة لوحة الصمام، واستبدال قضيب التوصيل بواسطة مهندس تبريد مدرب دون إعادة الوحدة إلى المصنع. وهذه ميزة كبيرة مقارنة بالضواغط محكمة الإغلاق بالكامل، والتي يجب استبدالها كمجموعة كاملة عند تعطل المحرك.

س: ما هي المبردات التي يمكن لهذه الوحدة استخدامها، وهل يتم دعم R22؟

ج: تدعم التكوينات القياسية R134a وR404A وR507A وR448A وR449A. تتوفر تكوينات R22 القديمة خصيصًا للمشروعات التحديثية حيث يجب الحفاظ على البنية الأساسية للنظام الحالي. تتم مطابقة الأجزاء الداخلية للضاغط ومواد الصمام ونوع الزيت مع مادة التبريد المحددة في مصنعنا الصيني قبل الإرسال. يتطلب تبديل مواد التبريد بعد التشغيل مراجعة هندسية - اتصل بفريقنا قبل إجراء أي تغيير في مادة التبريد.

س: كيف تتم عملية تفريغ الاسطوانات وهل توفر الطاقة؟

ج: إن أدوات تفريغ الأسطوانات عبارة عن أجهزة يتم تشغيلها بملف لولبي تعمل على إبقاء صمامات الشفط الخاصة بالأسطوانات المحددة مفتوحة أثناء شوط الضغط، مما يمنع تلك الأسطوانات من أداء العمل. عند تفريغ 50%، على سبيل المثال، يتم تعطيل نصف الأسطوانات ويقدم الضاغط ما يقرب من نصف السعة المقدرة بينما يستهلك ما يقرب من 55-60% من طاقة الحمل الكامل - وهو توفير كبير للطاقة في ظل ظروف التحميل الجزئي. يقوم PLC بإدارة تسلسل التفريغ تلقائيًا، والتبديل بين خطوات السعة بناءً على ضغط الشفط.

س: أين يتم تصنيع هذه الوحدات، وما هو ضمان الجودة المعمول به؟

ج: تم تصميم وتصنيع كل وحدة في خط الإنتاج هذا في الصين في منشأة إنتاج Lynxcool الحاصلة على شهادة ISO 9001. نحن فخورون بتراثنا المصنوع في الصين وندعمه بضمان الجودة الصارم: فحص المكونات الواردة، وفحوصات التجميع أثناء العملية، واختبار تشغيل المصنع بنسبة 100%، والوثائق الكاملة بما في ذلك شهادات الاختبار، وإعلان المطابقة CE، وسجلات الامتثال GB/T التي يتم شحنها مع كل وحدة يتم إنتاجها في الصين.

س: ما هو عمر الخدمة المتوقع، وما هي الصيانة التي تتطلبها الوحدة؟

ج: في ظل واجبات التبريد التجاري العادية، فإن وحدة الضاغط الترددي شبه المحكم التي يتم إنتاجها في الصين بواسطة Lynxcool تتمتع بعمر تشغيلي متوقع يتراوح بين 15 و25 عامًا مع الصيانة المناسبة. فترات الصيانة الموصى بها: تغيير الزيت والفلتر كل 10000 ساعة تشغيل، فحص لوحة الصمام كل 20000 ساعة، اختبار عزل لف المحرك سنويًا. إصلاح شامل عند 40.000-50.000 ساعة حسب ظروف التشغيل. توفر وثائق الخدمة لدينا جداول وإجراءات صيانة مفصلة.

س: ما هي المهلة الزمنية من الطلب إلى التسليم ؟

ج: التكوينات القياسية من منشأة الإنتاج الصينية لدينا: 6-10 أسابيع من تأكيد الطلب إلى إرسال المصنع. التكوينات المخصصة أو خيارات الجهد الكهربي/المبرد غير القياسية: 10-14 أسبوعًا. يستغرق تركيب الوحدة المثبتة على الانزلاق في الموقع من يوم إلى يومين. يتطلب التشغيل بما في ذلك شحن غاز التبريد، والتحقق من PLC، وفحوصات السلامة، وتدريب المشغل يومًا واحدًا للتكوينات القياسية مع مهندس Lynxcool في الموقع.

هل أنت على استعداد لتحديد نظامك؟

اتصل بفريقنا الهندسي للحصول على اقتراح مخصص بناءً على ظروف التشغيل الخاصة بك.
